通带频率800~1400MHz, DC-700MHz≥40dB, 1.6-6GHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 800 | ~ | 1400 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-700 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1.6-6 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

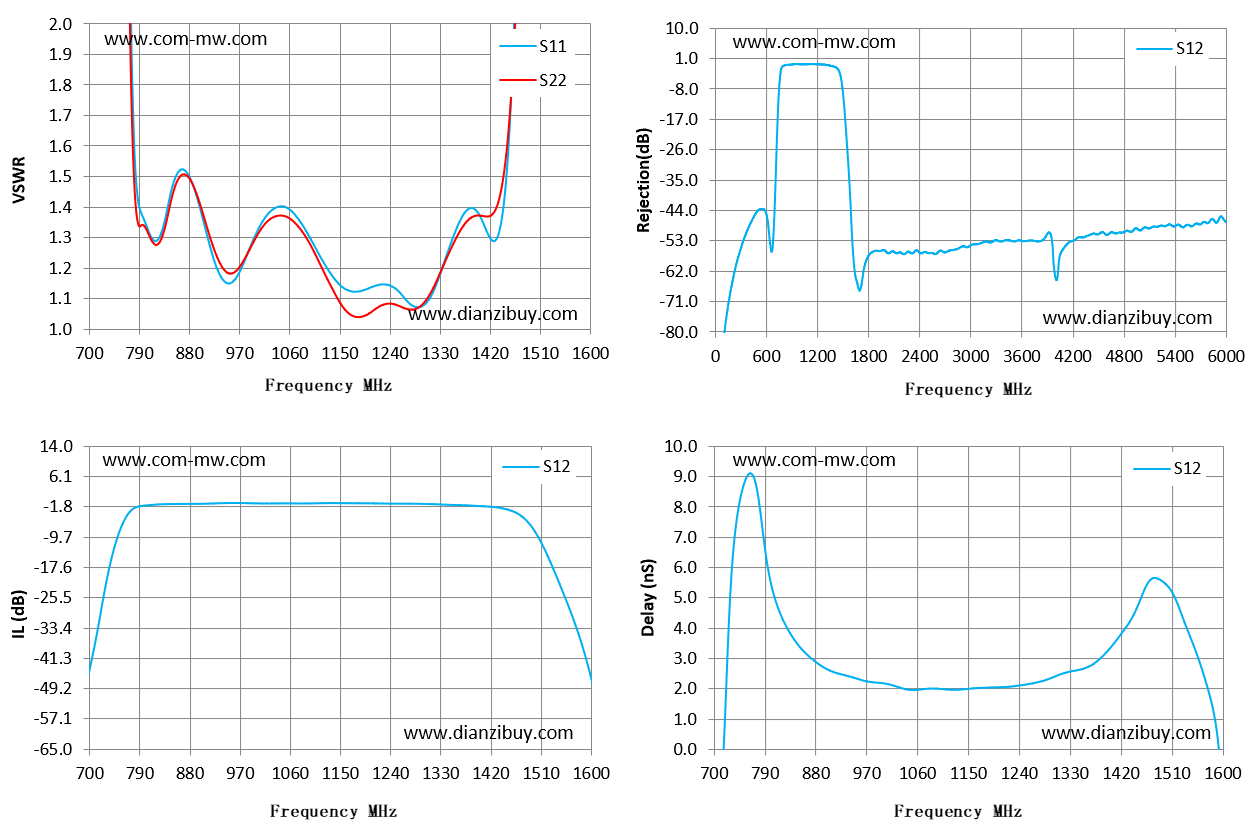

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 700 | 48.82 | 32.15 | -44.2 | -44.2 | -1.57 |
| 764 | 4.16 | 3.56 | -4.76 | -4.76 | 9.1 |
| 829 | 1.31 | 1.29 | -1.08 | -1.08 | 4.01 |
| 893 | 1.44 | 1.44 | -0.95 | -0.95 | 2.71 |
| 957 | 1.15 | 1.18 | -0.73 | -0.73 | 2.31 |
| 1021 | 1.38 | 1.35 | -0.87 | -0.87 | 2.08 |
| 1086 | 1.33 | 1.31 | -0.86 | -0.86 | 2 |
| 1150 | 1.15 | 1.09 | -0.77 | -0.77 | 2 |
| 1214 | 1.14 | 1.07 | -0.85 | -0.85 | 2.05 |
| 1279 | 1.08 | 1.06 | -0.93 | -0.93 | 2.24 |
| 1343 | 1.25 | 1.24 | -1.2 | -1.2 | 2.61 |
| 1407 | 1.35 | 1.37 | -1.59 | -1.59 | 3.48 |
| 1471 | 2.52 | 2.24 | -3.77 | -3.77 | 5.57 |
| 1536 | 15.42 | 8.84 | -19.35 | -19.35 | 4 |
| 1600 | 30.01 | 17.65 | -46.51 | -46.51 | -1.76 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
