通带频率1100~1200MHz, DC-1000MHz≥40dBc, 1300-3000MHz≥40dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1100 | ~ | 1200 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1000 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 1300-3000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

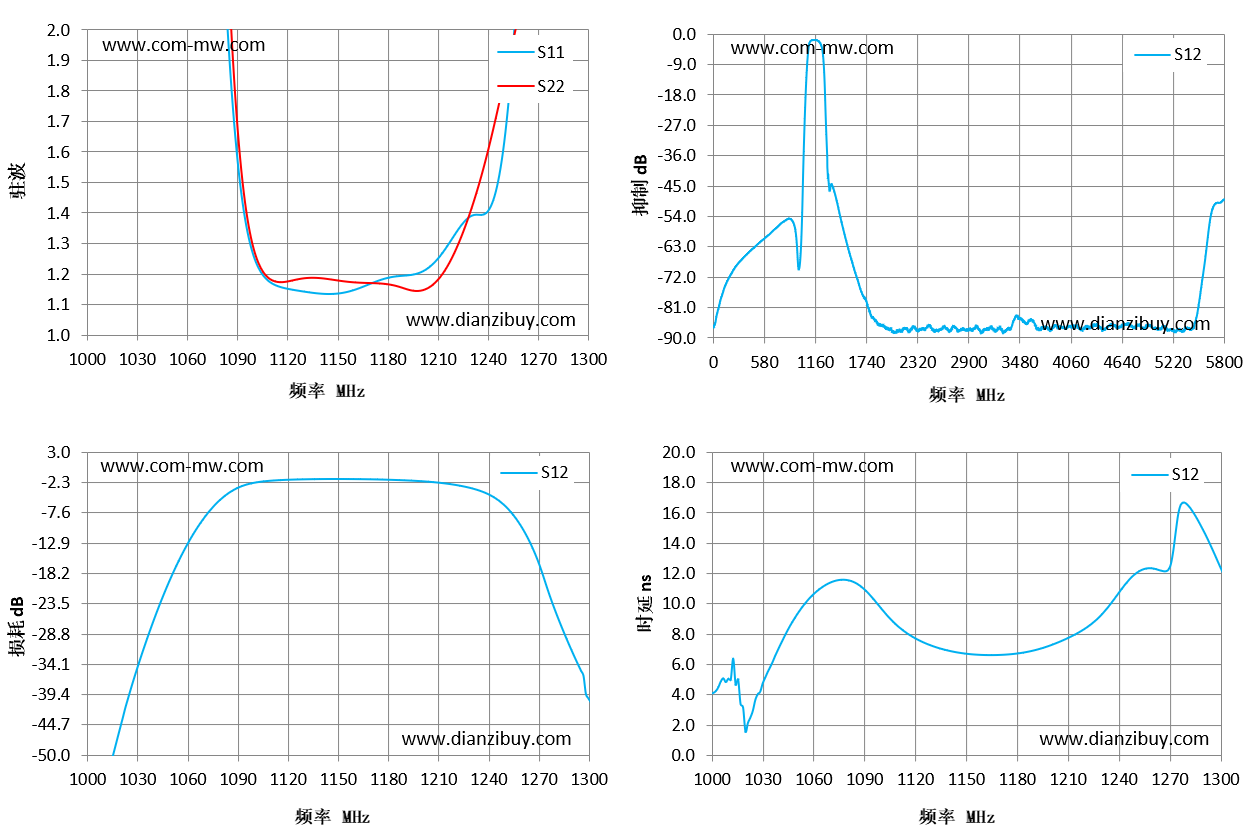

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1000 | 39.33 | 70.47 | -62.74 | 4.05 |
| 1021 | 25.42 | 42.49 | -45.07 | 1.57 |
| 1043 | 12.66 | 19.5 | -23.89 | 7.9 |
| 1064 | 5.56 | 7.57 | -11.39 | 10.96 |
| 1086 | 1.92 | 2.14 | -4.08 | 11.35 |
| 1107 | 1.19 | 1.2 | -2.09 | 8.82 |
| 1129 | 1.14 | 1.19 | -1.78 | 7.27 |
| 1150 | 1.14 | 1.18 | -1.72 | 6.72 |
| 1171 | 1.17 | 1.17 | -1.78 | 6.63 |
| 1193 | 1.2 | 1.15 | -1.98 | 6.99 |
| 1214 | 1.28 | 1.21 | -2.5 | 7.97 |
| 1236 | 1.4 | 1.52 | -3.89 | 10.1 |
| 1257 | 2.04 | 2 | -8.55 | 12.33 |
| 1279 | 5.66 | 2.87 | -23.23 | 16.68 |
| 1300 | 13.92 | 5.45 | -40.08 | 12.46 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
