通带频率1100~1200MHz, DC-1000MHz≥40dBc, 1300-3000MHz≥40dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1100 | ~ | 1200 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 0.8 | 1.0 | dB | |
| 带外抑制 | DC-1000 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 1300-3000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 |

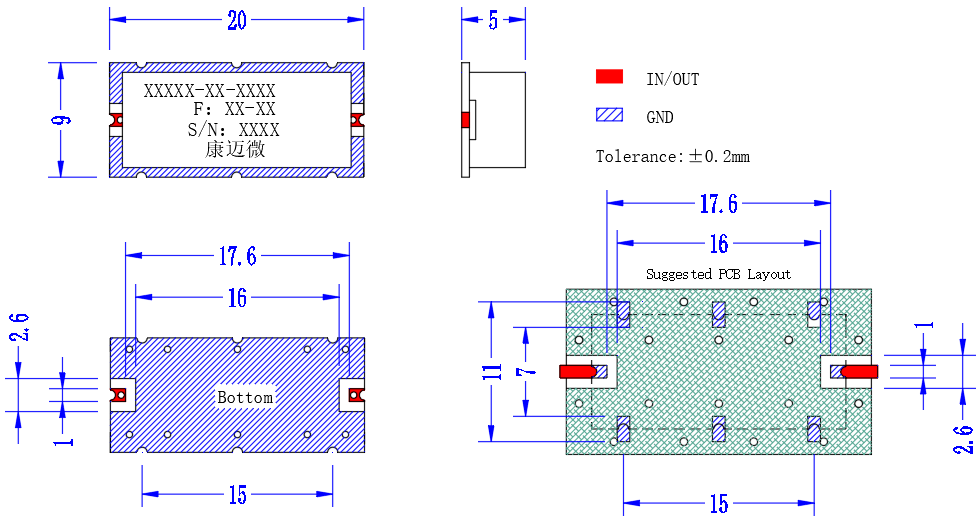

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

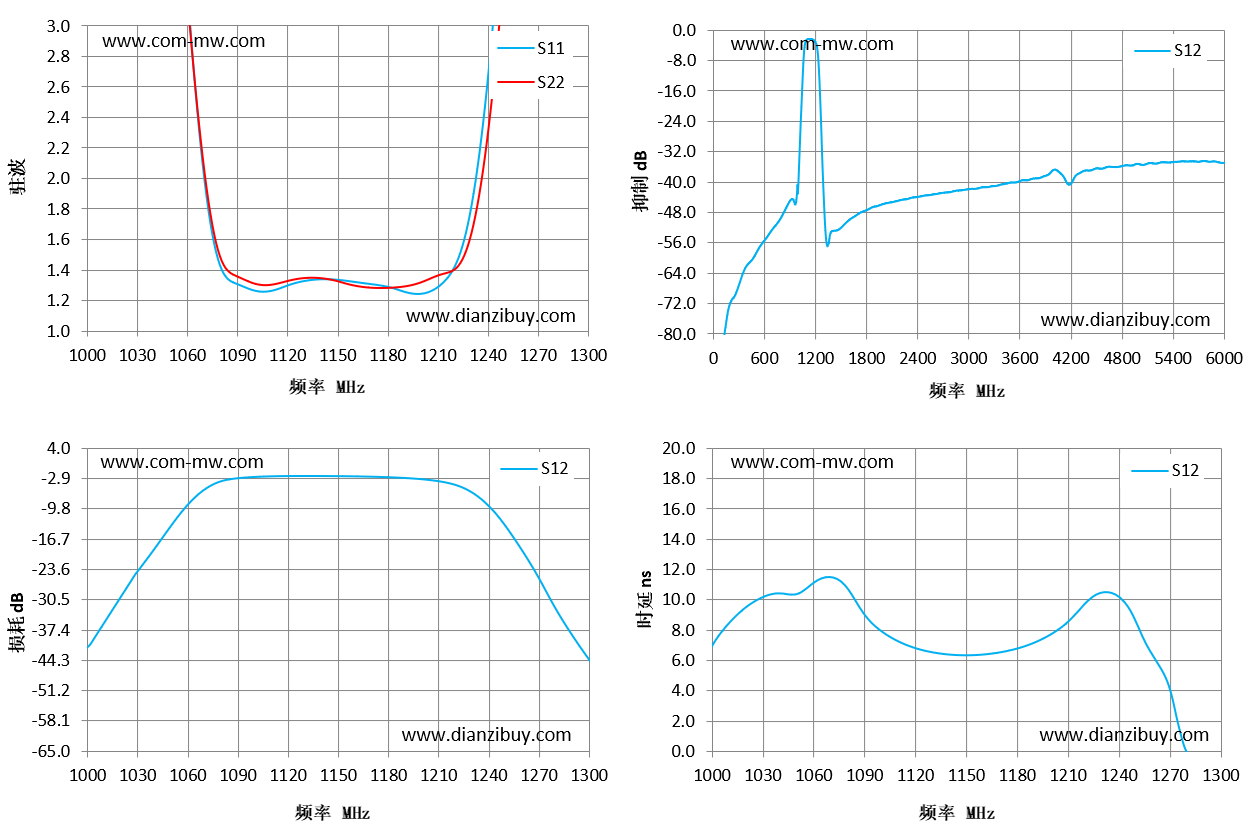

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1000 | 21.18 | 14.36 | -41.46 | 6.84 |
| 1021 | 13.63 | 10.19 | -29.95 | 9.49 |
| 1043 | 6.87 | 5.95 | -17.73 | 10.41 |
| 1064 | 2.88 | 2.86 | -7.79 | 11.31 |
| 1086 | 1.33 | 1.39 | -2.98 | 9.88 |
| 1107 | 1.26 | 1.3 | -2.36 | 7.54 |
| 1129 | 1.32 | 1.35 | -2.23 | 6.59 |
| 1150 | 1.34 | 1.33 | -2.25 | 6.34 |
| 1171 | 1.31 | 1.28 | -2.39 | 6.55 |
| 1193 | 1.25 | 1.3 | -2.75 | 7.32 |
| 1214 | 1.32 | 1.38 | -3.62 | 8.91 |
| 1236 | 2.25 | 1.97 | -7.53 | 10.45 |
| 1257 | 5.08 | 4.27 | -16.84 | 7.1 |
| 1279 | 10.59 | 8.38 | -31.38 | 0.34 |
| 1300 | 17.43 | 13.04 | -43.33 | -3.17 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
