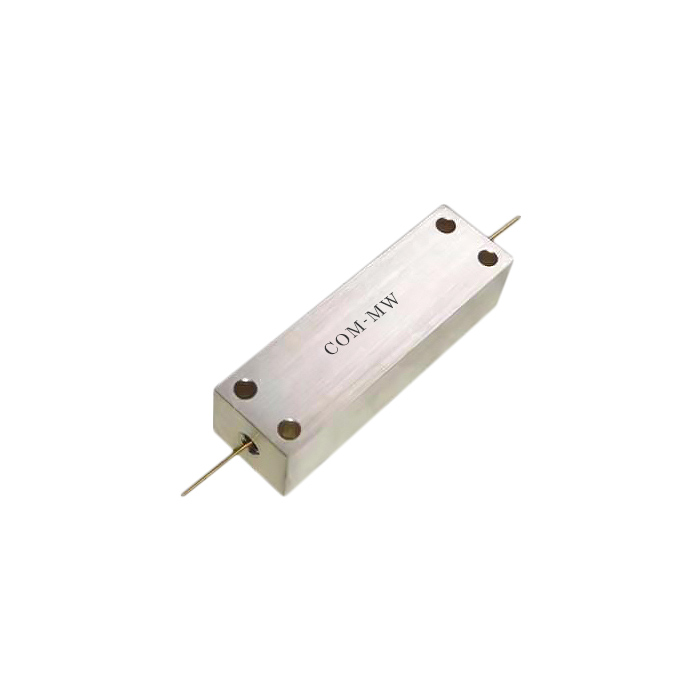

通带频率1130~1170MHz, DC-800MHz≥60dBc, 850-1010MHz≥35dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1130 | ~ | 1170 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-800 | MHz≥ | 60 | dBc | ||
| 带外抑制 | 850-1010 | MHz≥ | 35 | dBc | ||
| 带外抑制 | 1400-3000 | MHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.6 |

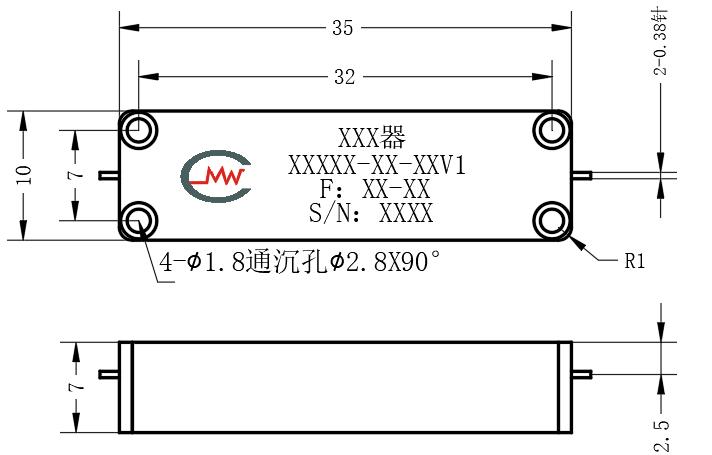

| 接口形式 | 微带圆针 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 时延波动 | ≤1.0ns |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

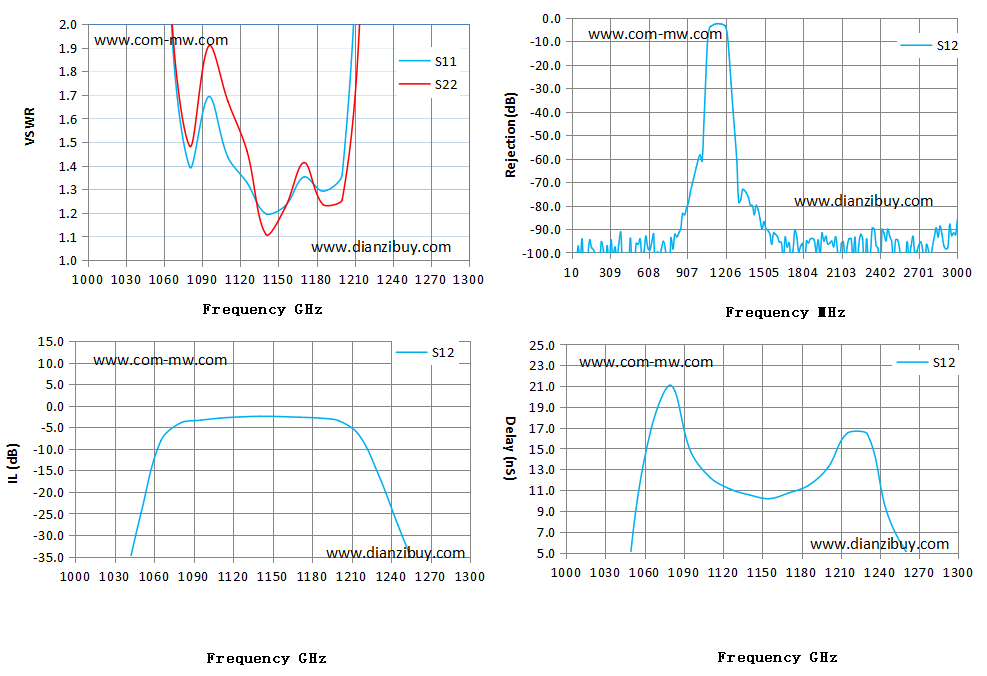

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1000 | 35.43 | 14.23 | -60.54 | -60.54 | 1.61 |
| 1020 | 25.46 | 22.8 | -61.07 | -61.07 | -2.51 |
| 1050 | 9.64 | 12.61 | -24.08 | -24.8 | 5.83 |
| 1080 | 1.39 | 1.48 | -3.95 | -3.95 | 21.06 |
| 1095 | 1.68 | 1.91 | -3.34 | -3.34 | 14.72 |
| 1110 | 1.44 | 1.67 | -2.85 | -2.85 | 12.2 |
| 1140 | 1.2 | 1.11 | -2.44 | -2.434 | 10.53 |
| 1155 | 1.23 | 1.22 | -2.49 | -2.49 | 10.17 |
| 1185 | 1.29 | 1.23 | -2.85 | -2.85 | 11.44 |
| 1200 | 1.36 | 1.26 | -3.46 | -3.46 | 13.16 |
| 1230 | 8.33 | 4.53 | -15.85 | -15.85 | 16.41 |
| 1245 | 14.01 | 8.5 | -27.73 | -27.73 | 8.91 |
| 1260 | 18.17 | 14.07 | -39.1 | -39.1 | 5.04 |
| 1275 | 21.81 | 21.99 | -49.78 | -49.78 | 3.17 |
| 1300 | 26.29 | 25.88 | -78.72 | -78.72 | -5.22 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
