通带频率700~1600MHz, DC-580MHz≥40dB, 1.8-4GHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 700 | ~ | 1600 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-580 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1.8-4 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

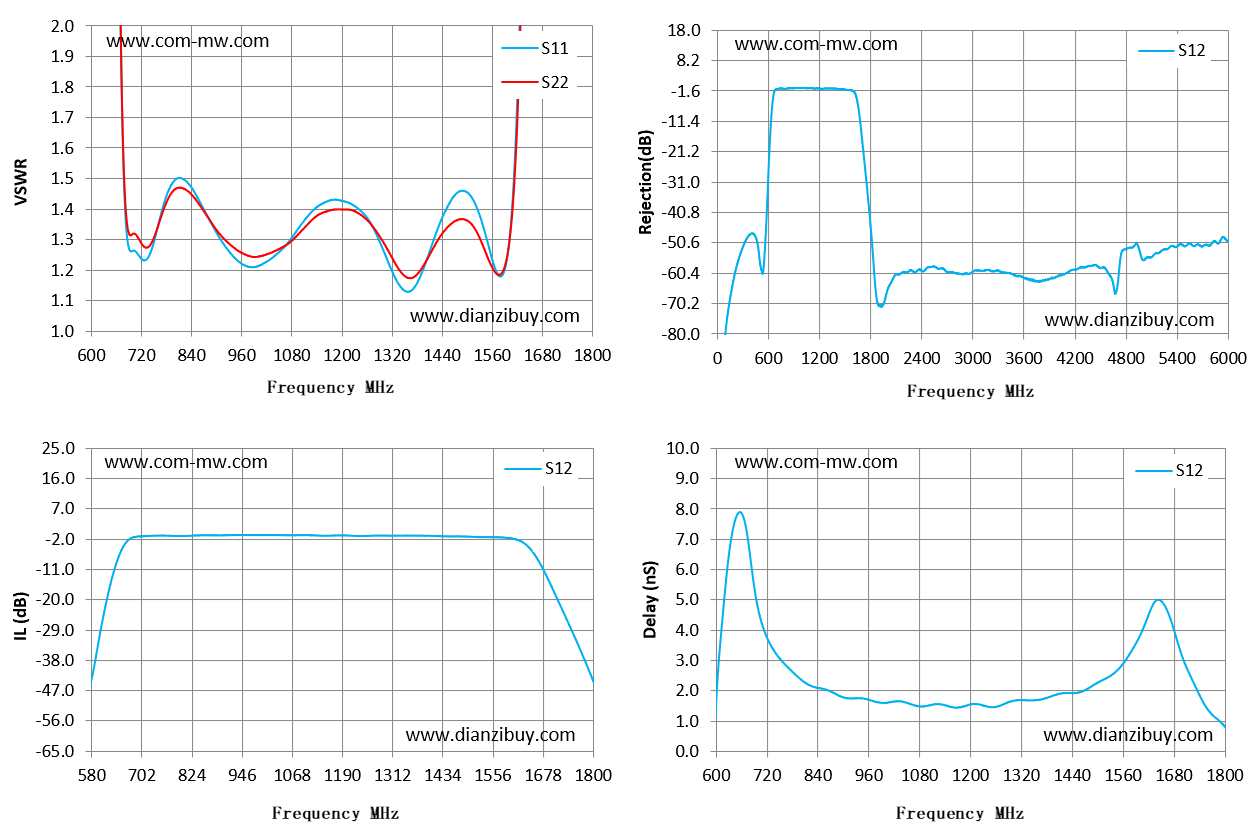

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 600 | 31.91 | 27.11 | -31.06 | -31.06 | 1.48 |
| 686 | 1.31 | 1.35 | -1.22 | -1.22 | 5.83 |
| 771 | 1.4 | 1.39 | -0.85 | -0.85 | 2.75 |
| 857 | 1.43 | 1.42 | -0.71 | -0.71 | 2.04 |
| 943 | 1.24 | 1.27 | -0.61 | -0.61 | 1.74 |
| 1029 | 1.24 | 1.26 | -0.64 | -0.64 | 1.65 |
| 1114 | 1.37 | 1.34 | -0.7 | -0.7 | 1.54 |
| 1200 | 1.43 | 1.4 | -0.77 | -0.77 | 1.54 |
| 1286 | 1.31 | 1.32 | -0.81 | -0.81 | 1.59 |
| 1371 | 1.14 | 1.18 | -0.83 | -0.83 | 1.72 |
| 1457 | 1.42 | 1.35 | -1.05 | -1.05 | 1.94 |
| 1543 | 1.32 | 1.26 | -1.28 | -1.28 | 2.62 |
| 1629 | 2.2 | 2.07 | -2.76 | -2.76 | 4.79 |
| 1714 | 18.98 | 16 | -19.72 | -19.72 | 2.62 |
| 1800 | 32.33 | 24.67 | -43.75 | -43.75 | 0.81 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
