通带频率700~1700MHz, DC-580MHz≥40dB, 2-6GHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 700 | ~ | 1700 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-580 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2-6 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

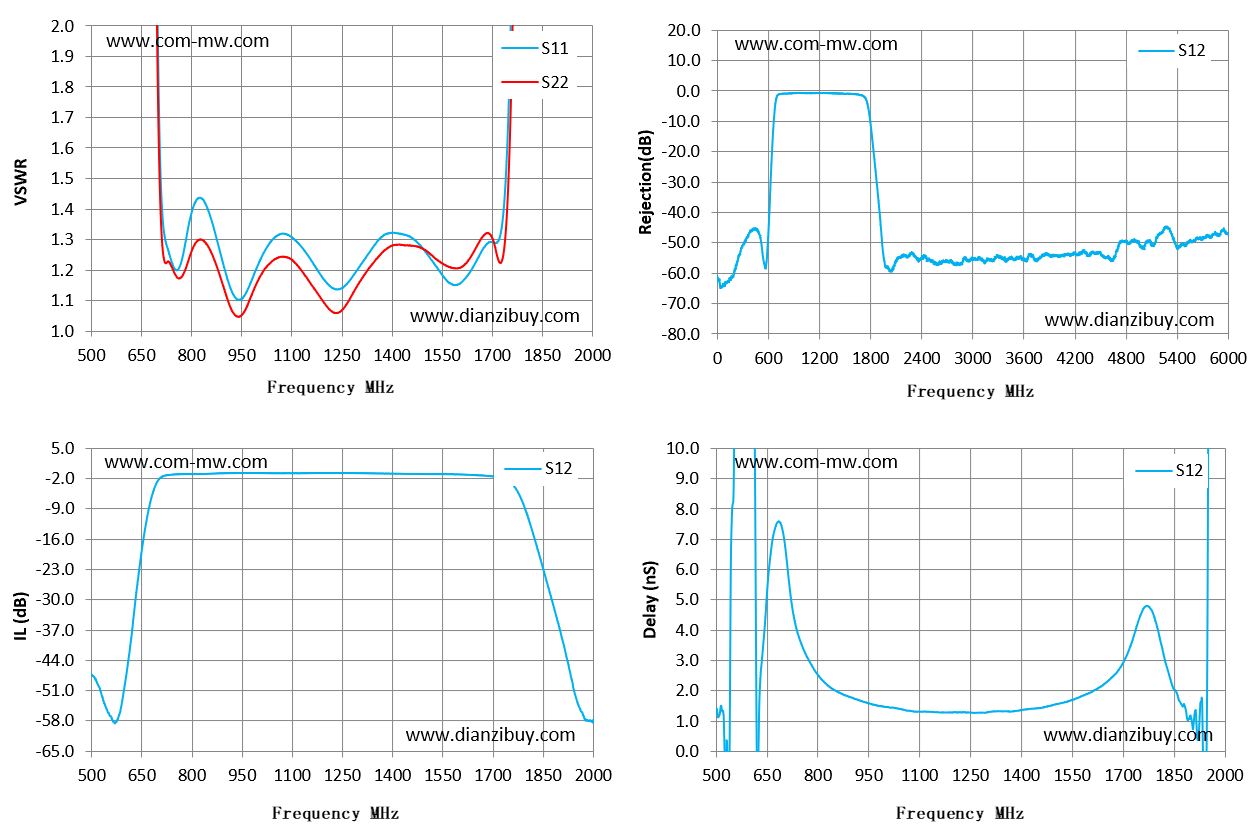

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 500 | 63.18 | 16.36 | -47.24 | 1.42 |
| 607 | 38.17 | 13.86 | -45.08 | 12.24 |
| 714 | 1.37 | 1.27 | -1.33 | 5.64 |
| 821 | 1.44 | 1.3 | -0.86 | 2.26 |
| 929 | 1.11 | 1.05 | -0.62 | 1.66 |
| 1036 | 1.29 | 1.22 | -0.67 | 1.42 |
| 1143 | 1.26 | 1.18 | -0.66 | 1.3 |
| 1250 | 1.14 | 1.07 | -0.61 | 1.28 |
| 1357 | 1.29 | 1.24 | -0.73 | 1.33 |
| 1464 | 1.3 | 1.28 | -0.82 | 1.45 |
| 1571 | 1.16 | 1.21 | -0.89 | 1.79 |
| 1679 | 1.28 | 1.32 | -1.26 | 2.58 |
| 1786 | 5.14 | 4.4 | -6.95 | 4.6 |
| 1893 | 21.78 | 24.47 | -34.89 | 1.09 |
| 2000 | 26.73 | 30.23 | -57.77 | 39.97 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
