通带频率600~1800MHz, DC-300MHz≥40dB, 2200-5000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 600 | ~ | 1800 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-300 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2200-5000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 时延波动 | ≤0.8ns |
| 幅度一致性 | ±0.25dB |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

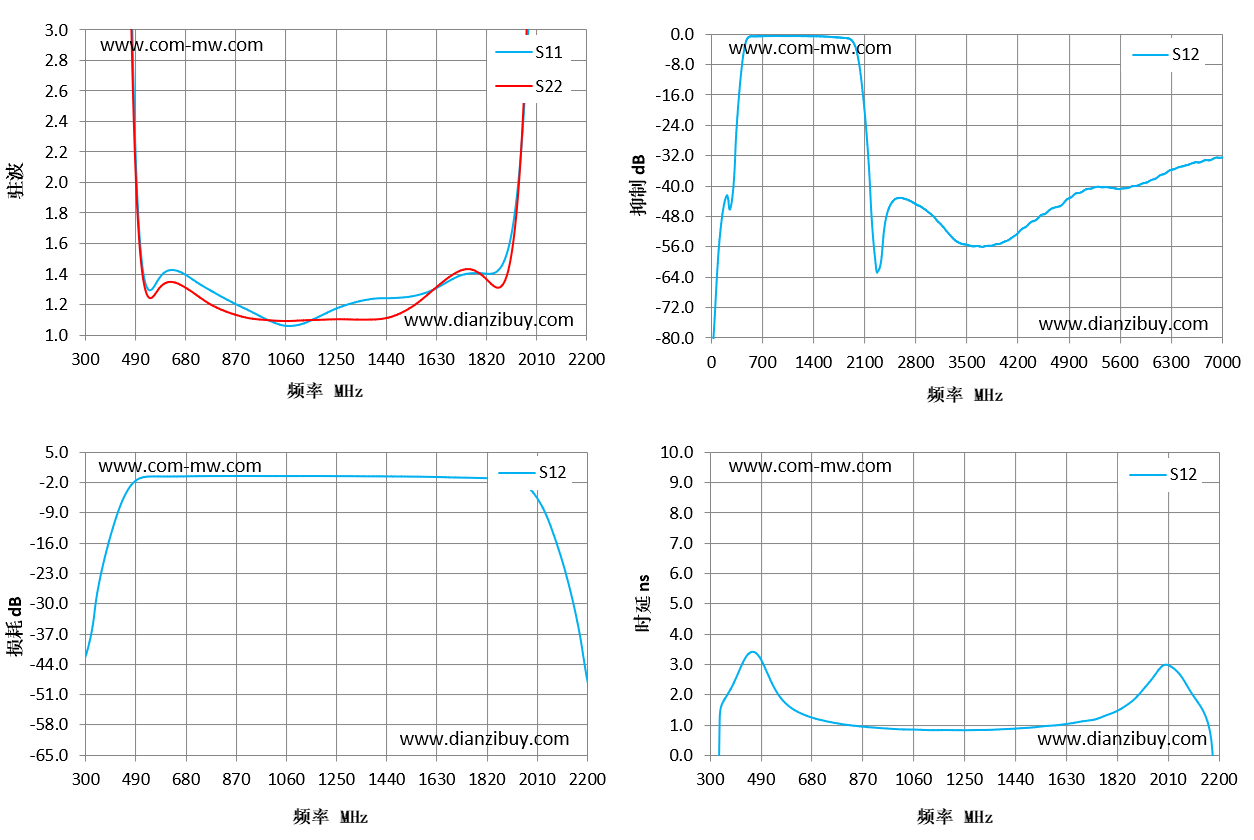

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 300 | 176.49 | 39.73 | -41.8 | -3.96 |
| 436 | 12.46 | 8.59 | -6.6 | 3.25 |
| 571 | 1.34 | 1.28 | -0.59 | 1.81 |
| 707 | 1.36 | 1.28 | -0.53 | 1.16 |
| 843 | 1.23 | 1.15 | -0.48 | 0.96 |
| 979 | 1.11 | 1.1 | -0.49 | 0.86 |
| 1114 | 1.06 | 1.09 | -0.49 | 0.82 |
| 1250 | 1.17 | 1.1 | -0.51 | 0.81 |
| 1386 | 1.23 | 1.1 | -0.56 | 0.84 |
| 1521 | 1.25 | 1.16 | -0.61 | 0.92 |
| 1657 | 1.33 | 1.35 | -0.75 | 1.06 |
| 1793 | 1.4 | 1.41 | -0.94 | 1.35 |
| 1929 | 1.8 | 1.69 | -1.63 | 2.28 |
| 2064 | 9.15 | 13.46 | -12.73 | 2.53 |
| 2200 | 26.47 | 25.89 | -47.69 | -3.52 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
