通带频率600~1800MHz, DC-300MHz≥40dB, 2200-5000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 600 | ~ | 1800 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-300 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2200-5000 | MHz≥ | 40 | dB | ||
| 带外抑制 | 5000-8000 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 时延波动 | ≤1.2ns |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

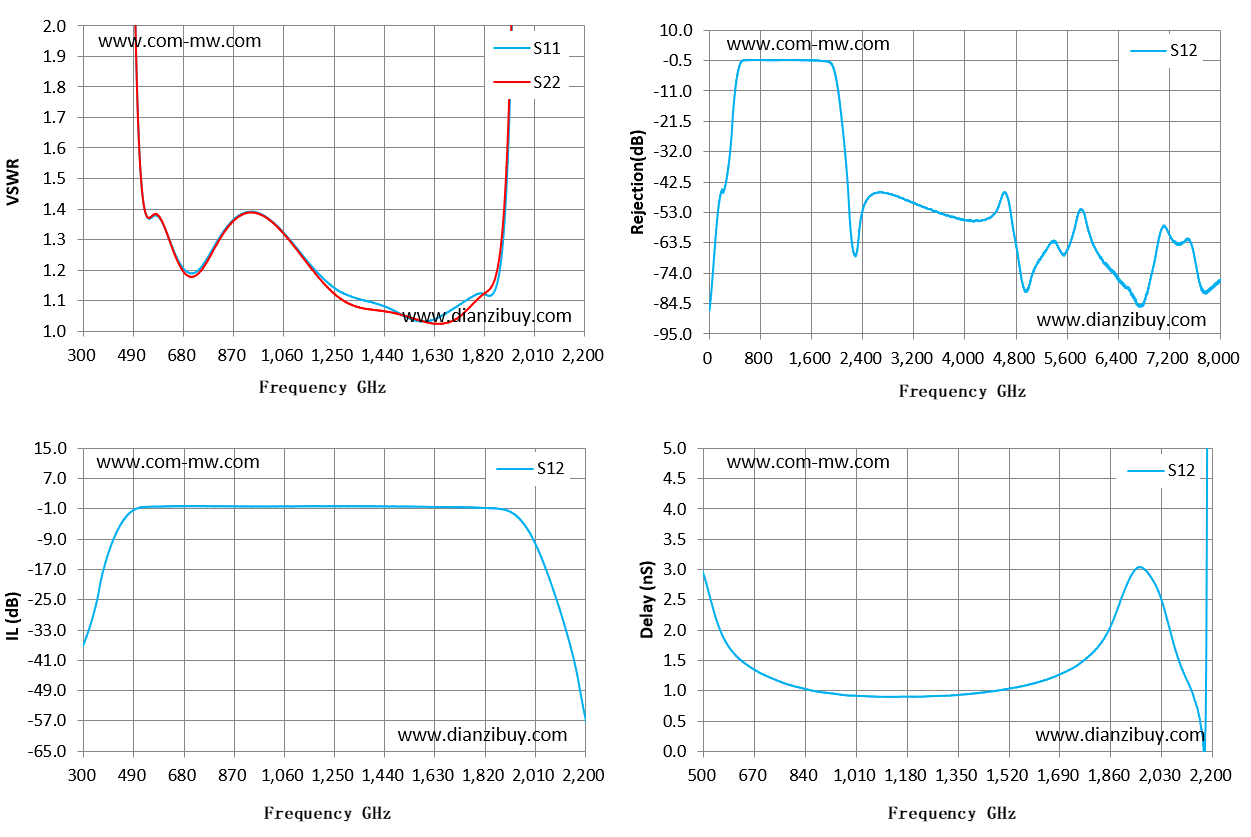

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 300 | 271.73 | 1788.69 | -36.76 | -1.66 |
| 435.71 | 15.14 | 17.75 | -5.7 | 3.33 |
| 571.43 | 1.38 | 1.38 | -0.42 | 1.82 |
| 707.14 | 1.19 | 1.18 | -0.29 | 1.25 |
| 842.86 | 1.34 | 1.33 | -0.35 | 1.03 |
| 978.57 | 1.38 | 1.38 | -0.39 | 0.92 |
| 1114.29 | 1.27 | 1.26 | -0.36 | 0.9 |
| 1250 | 1.14 | 1.12 | -0.32 | 0.91 |
| 1385.71 | 1.1 | 1.07 | -0.35 | 0.95 |
| 1521.43 | 1.05 | 1.05 | -0.41 | 1.04 |
| 1657.14 | 1.05 | 1.02 | -0.5 | 1.2 |
| 1792.86 | 1.12 | 1.1 | -0.69 | 1.6 |
| 1928.57 | 2.13 | 2.23 | -2.27 | 2.9 |
| 2064.29 | 22.91 | 17.3 | -19.46 | 1.89 |
| 2200 | 60.96 | 27.28 | -56.15 | 8.77 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
