通带频率200~2200MHz, DC-160MHz≥40dB, 2600-4200MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 200 | ~ | 2200 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-160 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2600-4200 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

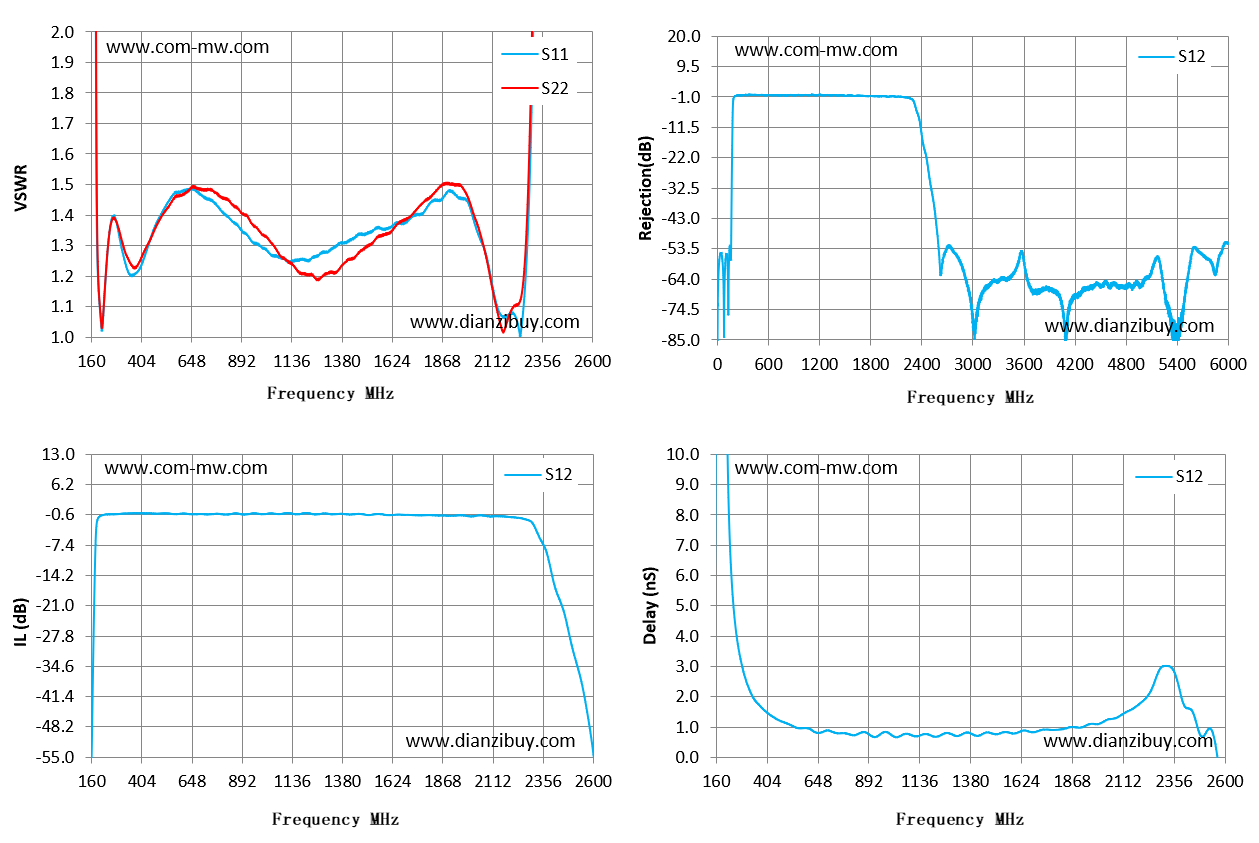

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 160 | 26.1 | 26.99 | -54 | 13.7 |
| 334 | 1.22 | 1.26 | -0.31 | 2.01 |
| 509 | 1.41 | 1.4 | -0.3 | 1.09 |
| 683 | 1.47 | 1.49 | -0.42 | 0.87 |
| 857 | 1.37 | 1.43 | -0.29 | 0.82 |
| 1031 | 1.27 | 1.31 | -0.3 | 0.67 |
| 1206 | 1.25 | 1.21 | -0.22 | 0.68 |
| 1380 | 1.31 | 1.23 | -0.37 | 0.79 |
| 1554 | 1.36 | 1.33 | -0.41 | 0.83 |
| 1729 | 1.4 | 1.41 | -0.66 | 0.91 |
| 1903 | 1.48 | 1.5 | -0.8 | 0.98 |
| 2077 | 1.28 | 1.28 | -0.84 | 1.29 |
| 2251 | 1.02 | 1.13 | -1.39 | 2.28 |
| 2426 | 16.23 | 21.16 | -18.56 | 1.61 |
| 2600 | 31.05 | 65.43 | -54.32 | -4.82 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
