通带频率200~2200MHz, DC-160MHz≥40dB, 2600-4200MHz≥35dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 200 | ~ | 2200 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-160 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2600-4200 | MHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

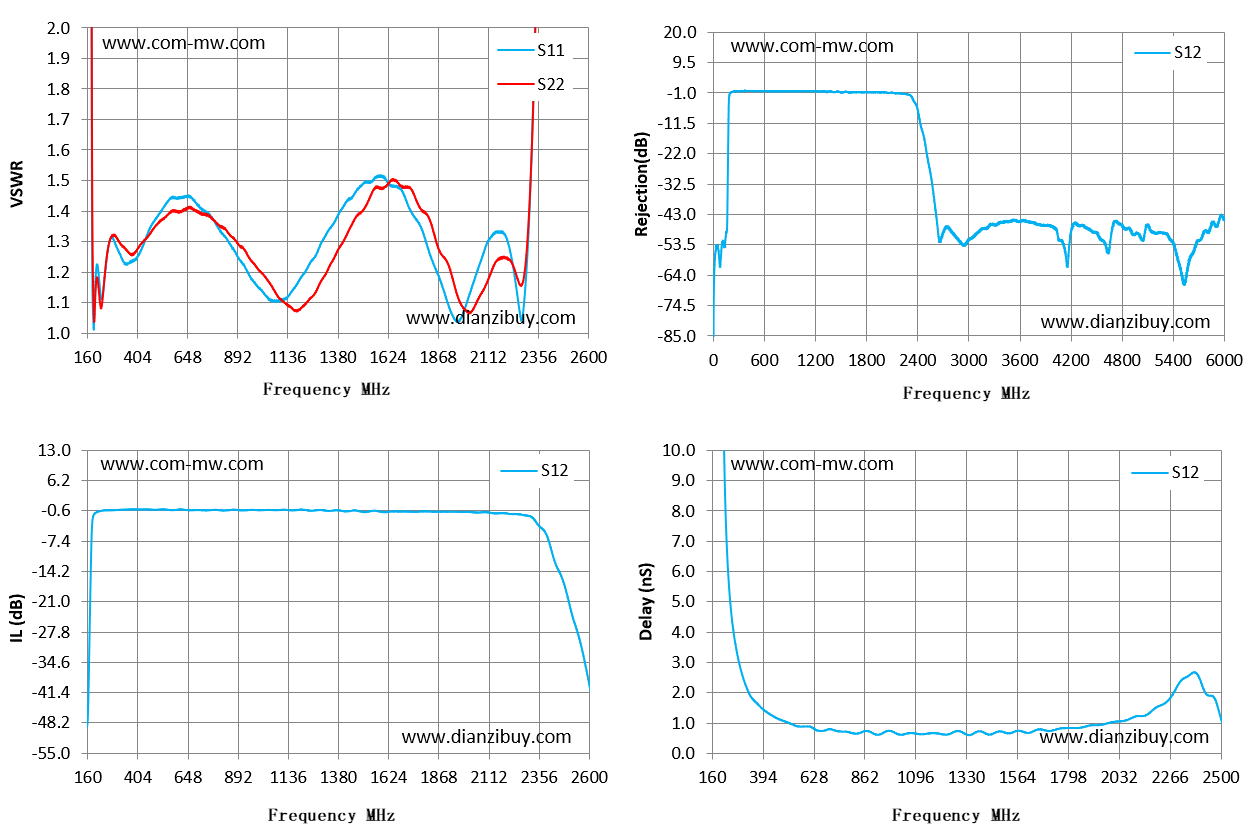

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 160 | 25.02 | 27.54 | -47.6 | 19.82 |
| 334 | 1.24 | 1.28 | -0.35 | 1.92 |
| 509 | 1.39 | 1.36 | -0.33 | 1.02 |
| 683 | 1.43 | 1.4 | -0.43 | 0.76 |
| 857 | 1.29 | 1.32 | -0.38 | 0.72 |
| 1031 | 1.12 | 1.18 | -0.39 | 0.61 |
| 1206 | 1.19 | 1.09 | -0.33 | 0.65 |
| 1380 | 1.39 | 1.27 | -0.5 | 0.71 |
| 1554 | 1.5 | 1.47 | -0.58 | 0.72 |
| 1729 | 1.41 | 1.48 | -0.8 | 0.76 |
| 1903 | 1.12 | 1.24 | -0.81 | 0.92 |
| 2077 | 1.24 | 1.13 | -0.97 | 1.12 |
| 2251 | 1.13 | 1.18 | -1.34 | 1.7 |
| 2426 | 8.68 | 8 | -11.15 | 2.02 |
| 2600 | 21.11 | 23.36 | -39.67 | -0.58 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
