通带频率1080~1320MHz, DC-950MHz≥40dB, 1500-5000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1080 | ~ | 1320 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-950 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1500-5000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

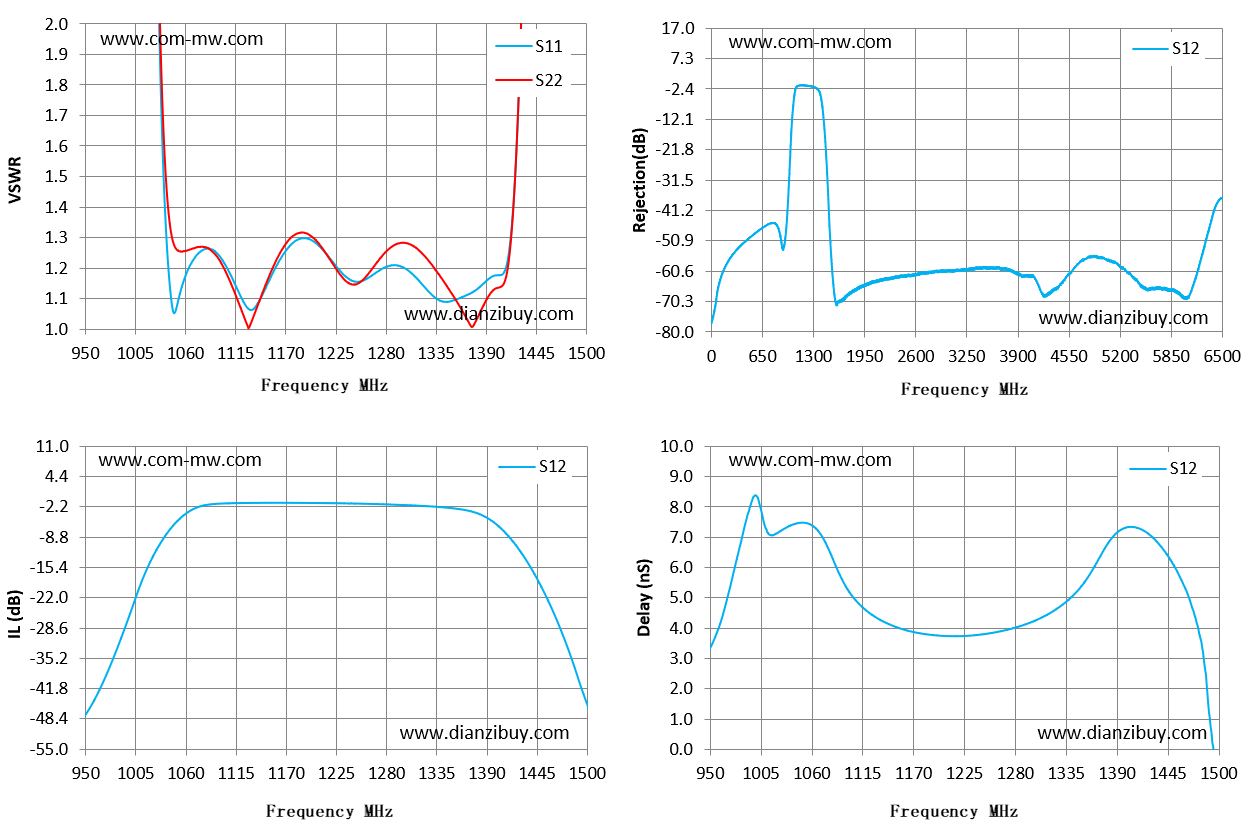

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 950 | 42.41 | 39.83 | -47.51 | -47.51 | 3.34 |
| 989 | 21.89 | 19 | -30.72 | -30.72 | 7.57 |
| 1029 | 2.32 | 2.42 | -11.14 | -11.14 | 7.26 |
| 1068 | 1.22 | 1.26 | -2.68 | -2.68 | 7.16 |
| 1107 | 1.19 | 1.17 | -1.42 | -1.42 | 4.94 |
| 1146 | 1.12 | 1.13 | -1.32 | -1.32 | 4.1 |
| 1186 | 1.3 | 1.32 | -1.33 | -1.33 | 3.79 |
| 1225 | 1.21 | 1.2 | -1.41 | -1.41 | 3.74 |
| 1264 | 1.17 | 1.19 | -1.56 | -1.56 | 3.9 |
| 1304 | 1.19 | 1.28 | -1.84 | -1.84 | 4.28 |
| 1343 | 1.09 | 1.16 | -2.32 | -2.32 | 5.1 |
| 1382 | 1.14 | 1.04 | -3.76 | -3.76 | 6.86 |
| 1421 | 1.46 | 1.45 | -10.31 | -10.31 | 7.18 |
| 1461 | 7.94 | 8.65 | -24.18 | -24.18 | 5.51 |
| 1500 | 17.05 | 20.12 | -45.21 | -45.21 | -0.98 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
