通带频率1080~1320MHz, DC-950MHz≥40dB, 1500-5000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1080 | ~ | 1320 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-950 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1500-5000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

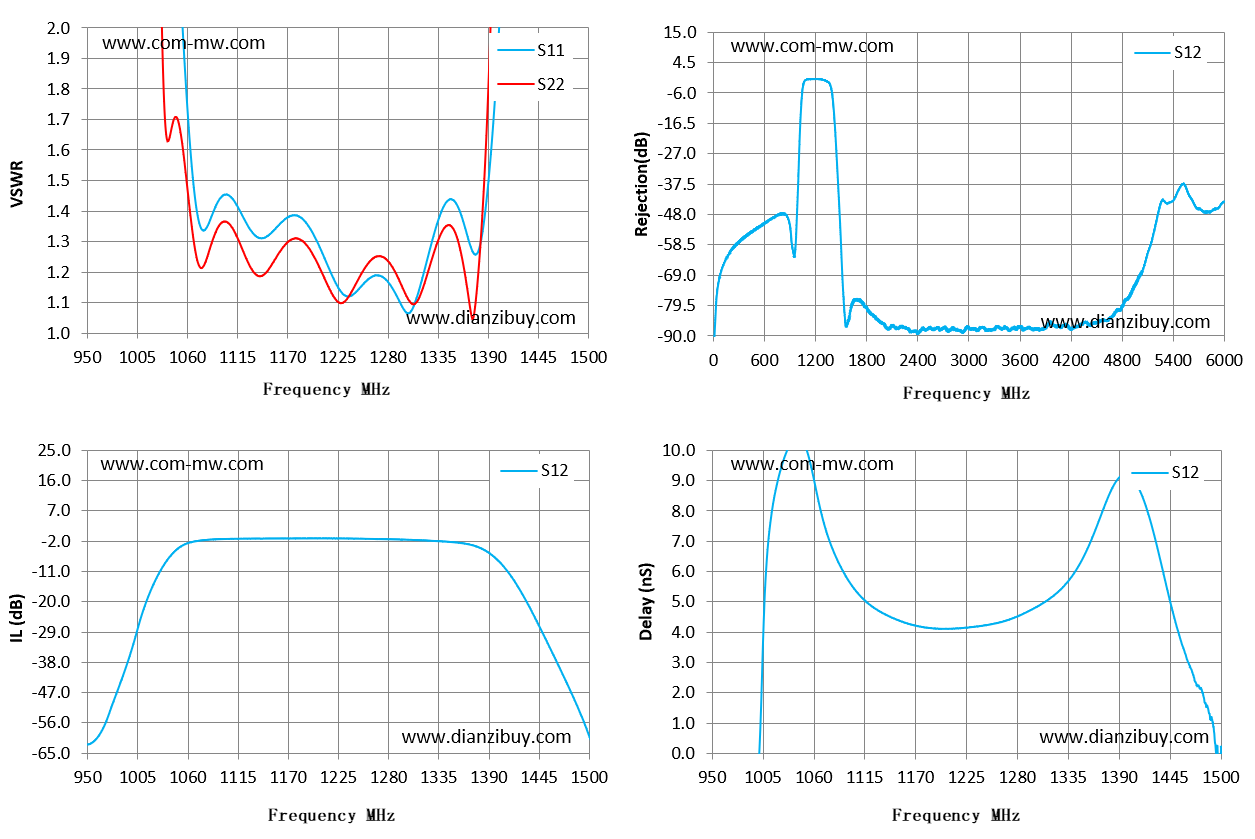

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 950 | 113.55 | 53.12 | -62.45 | -62.45 | -12.81 |
| 989 | 57.05 | 24.35 | -41.87 | -41.87 | -3.83 |
| 1029 | 6.01 | 2.5 | -11.15 | -11.15 | 9.84 |
| 1068 | 1.45 | 1.28 | -2.05 | -2.05 | 7.92 |
| 1107 | 1.45 | 1.35 | -1.32 | -1.32 | 5.3 |
| 1146 | 1.31 | 1.2 | -1.23 | -1.23 | 4.46 |
| 1186 | 1.37 | 1.3 | -1.19 | -1.19 | 4.13 |
| 1225 | 1.15 | 1.1 | -1.2 | -1.2 | 4.15 |
| 1264 | 1.19 | 1.25 | -1.35 | -1.35 | 4.35 |
| 1304 | 1.07 | 1.1 | -1.61 | -1.61 | 4.89 |
| 1343 | 1.42 | 1.35 | -2.14 | -2.14 | 6.02 |
| 1382 | 1.3 | 1.31 | -4.2 | -4.2 | 8.71 |
| 1421 | 3.95 | 9.16 | -15.12 | -15.12 | 7.97 |
| 1461 | 14.34 | 31.24 | -36.01 | -36.01 | 3.32 |
| 1500 | 31.3 | 57.18 | -59.97 | -59.97 | -0.37 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
