通带频率 975~1425MHz,DC-650MHz≥50dBc,1.8-3GHz≥50dBc,微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 975 | ~ | 1425 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | 975-1425 | MHz | 0.4 | dB | ||
| 带内波动 | 1042-1358 | MHz | 0.2 | dB | ||
| 3dB带宽 | ≤655 | MHz | ||||
| 带外抑制 | DC-650 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 1.8-3 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.6 |

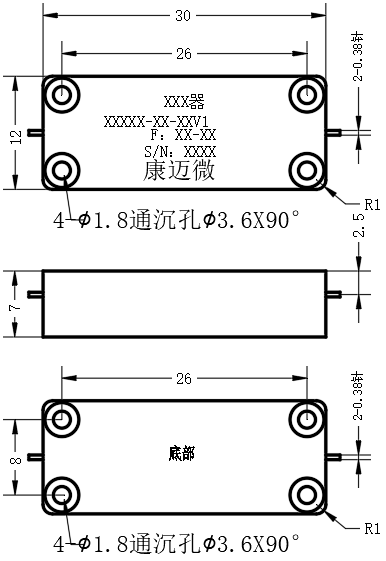

| 接口形式 | 微带圆针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 时延波动 | ≤0.2nsf0±158MHz（峰峰值≤0.1ns) |
| 时延波动 | ≤0.6nsf0±225MHz |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

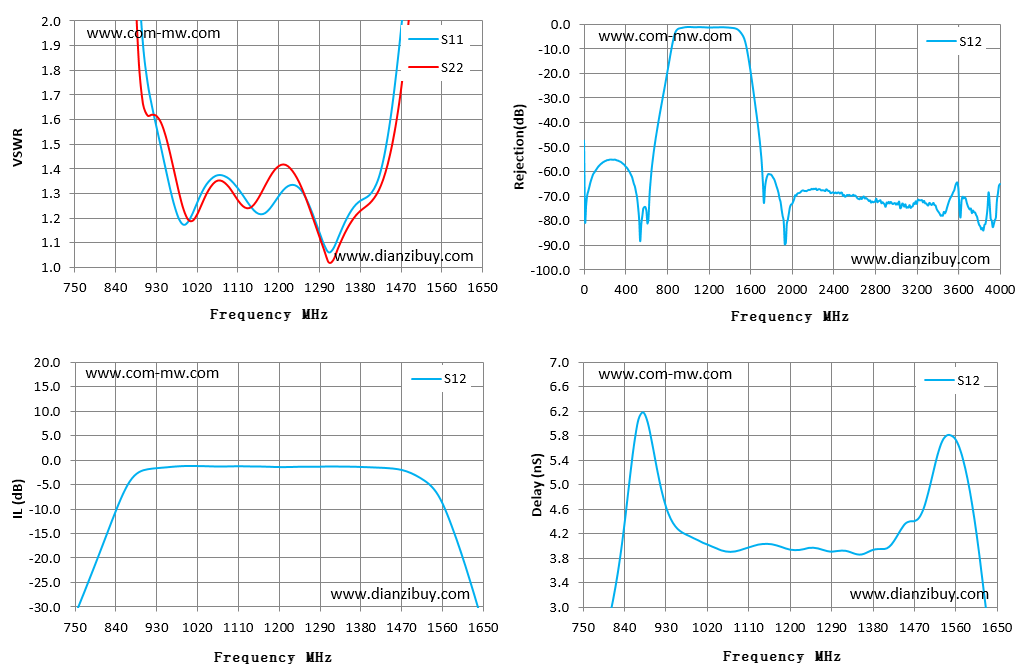

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 750 | 33.77 | 31.76 | -33.81 | -33.81 | 1.69 |
| 814 | 21.78 | 17.50 | -17.37 | -17.37 | 2.93 |
| 879 | 3.74 | 3.16 | -4.33 | -4.33 | 6.06 |
| 943 | 1.48 | 1.59 | -1.53 | -1.53 | 4.44 |
| 1007 | 1.18 | 1.19 | -1.18 | -1.18 | 4.08 |
| 1071 | 1.37 | 1.35 | -1.29 | -1.29 | 3.90 |
| 1136 | 1.27 | 1.24 | -1.26 | -1.26 | 4.01 |
| 1200 | 1.26 | 1.39 | -1.38 | -1.38 | 3.95 |
| 1264 | 1.28 | 1.28 | -1.34 | -1.34 | 3.95 |
| 1329 | 1.08 | 1.03 | -1.28 | -1.28 | 3.91 |
| 1393 | 1.28 | 1.24 | -1.41 | -1.41 | 3.94 |
| 1457 | 1.65 | 1.50 | -1.70 | -1.70 | 4.36 |
| 1521 | 2.91 | 3.01 | -4.20 | -4.20 | 5.48 |
| 1586 | 5.58 | 9.74 | -13.56 | -13.56 | 5.26 |
| 1650 | 15.53 | 20.05 | -30.90 | -30.90 | 2.23 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
