通带频率950~1450MHz, DC-0.7MHz≥50dBc, 1.7-4GHz≥50dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 950 | ~ | 1450 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-0.7 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 1.7-4 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.60 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 时延波动 | ≤1.8ns |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

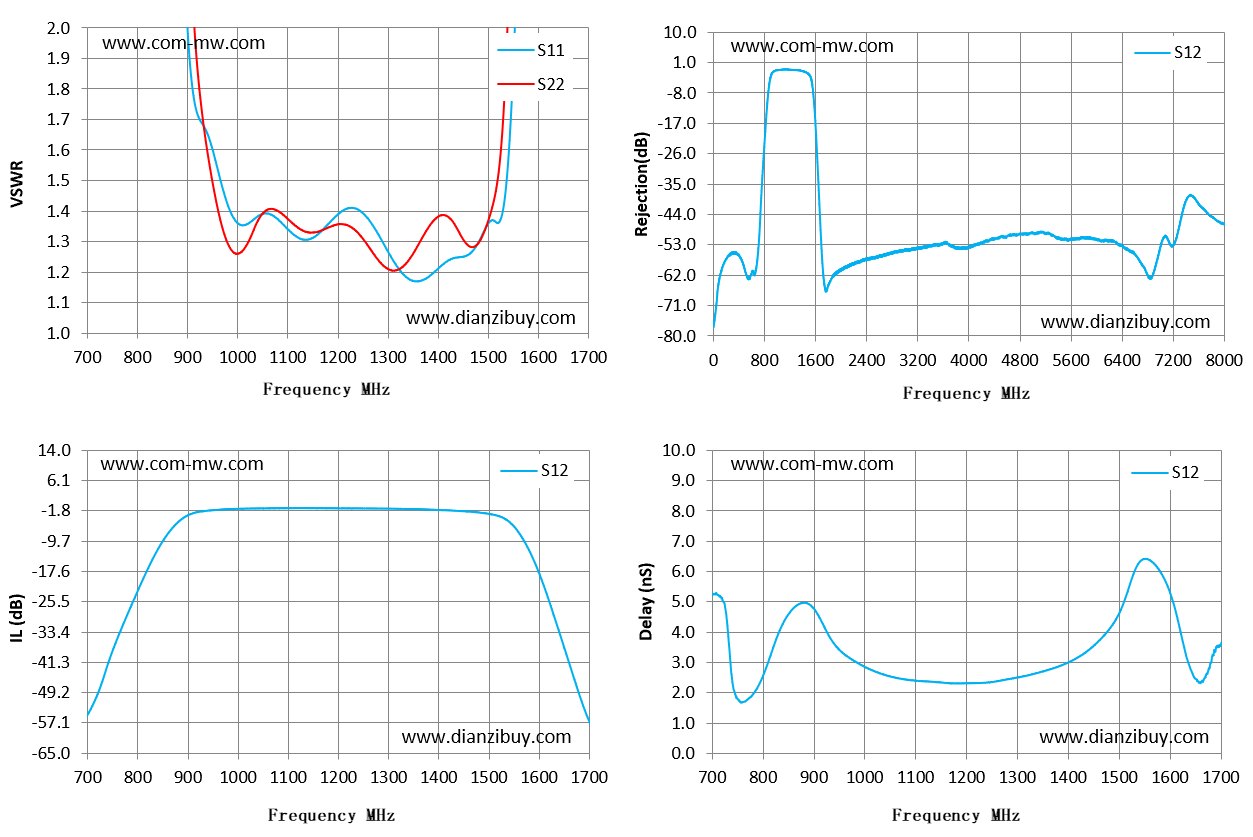

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 700 | 97.21 | 106.21 | -54.99 | 5.25 |
| 771 | 39.54 | 50.53 | -31.32 | 1.79 |
| 843 | 8.59 | 12.97 | -11.15 | 4.4 |
| 914 | 1.76 | 2 | -2.29 | 4.4 |
| 986 | 1.4 | 1.28 | -1.33 | 2.98 |
| 1057 | 1.39 | 1.4 | -1.16 | 2.51 |
| 1129 | 1.31 | 1.34 | -1.09 | 2.36 |
| 1200 | 1.39 | 1.36 | -1.14 | 2.31 |
| 1271 | 1.35 | 1.26 | -1.2 | 2.41 |
| 1343 | 1.18 | 1.24 | -1.31 | 2.67 |
| 1414 | 1.23 | 1.39 | -1.65 | 3.11 |
| 1486 | 1.32 | 1.31 | -2.33 | 4.22 |
| 1557 | 2.18 | 3.27 | -6.98 | 6.4 |
| 1629 | 10.1 | 16.01 | -28.78 | 3.44 |
| 1700 | 22.92 | 33.65 | -56.68 | 3.59 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
