通带频率950~1450MHz, DC-0.7MHz≥50dBc, 1.7-4GHz≥50dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 950 | ~ | 1450 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-0.7 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 1.7-4 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.60 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 时延波动 | ≤1.8ns |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

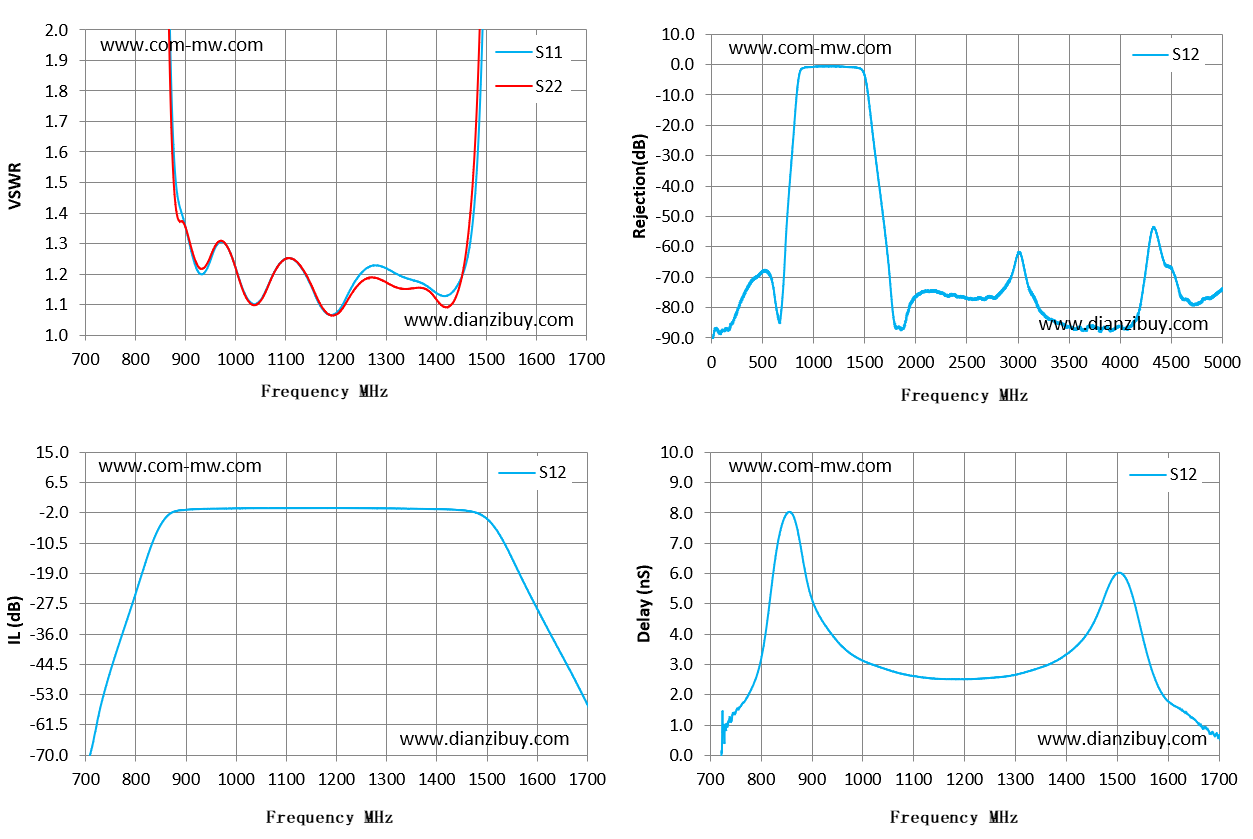

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 700 | 311.1 | 278.78 | -74.51 | -7.03 |
| 771 | 93.09 | 78.98 | -36.85 | 1.88 |
| 843 | 8.52 | 7.58 | -7.12 | 7.72 |
| 914 | 1.26 | 1.27 | -1.01 | 4.62 |
| 986 | 1.28 | 1.28 | -0.8 | 3.25 |
| 1057 | 1.14 | 1.13 | -0.68 | 2.78 |
| 1129 | 1.22 | 1.23 | -0.66 | 2.55 |
| 1200 | 1.07 | 1.07 | -0.64 | 2.51 |
| 1271 | 1.23 | 1.19 | -0.71 | 2.58 |
| 1343 | 1.19 | 1.15 | -0.83 | 2.86 |
| 1414 | 1.13 | 1.09 | -1 | 3.51 |
| 1486 | 1.71 | 1.98 | -2.39 | 5.69 |
| 1557 | 15.93 | 18.94 | -16.8 | 3.46 |
| 1629 | 49.55 | 51.36 | -36.66 | 1.48 |
| 1700 | 103.64 | 97.5 | -55.7 | 0.64 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
