通带频率 900~1500MHz, DC-750MHz≥60dBc, 1850-8000MHz≥60dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 900 | ~ | 1500 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | 500 | MHz | 0.5 | dB | ||
| 带内波动 | 600 | MHz | 0.8 | dB | ||
| 带外抑制 | DC-750 | MHz≥ | 60 | dBc | ||
| 带外抑制 | 1850-8000 | MHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.5 |

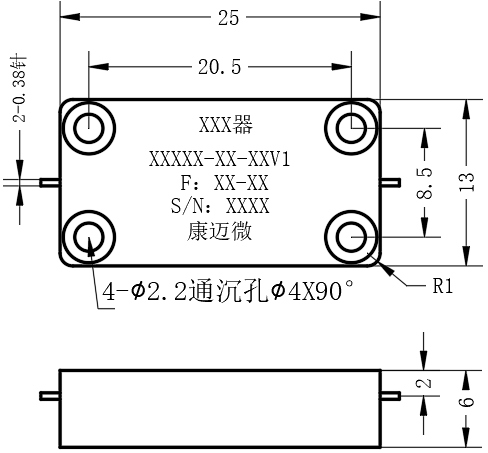

| 接口形式 | 微带圆针 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

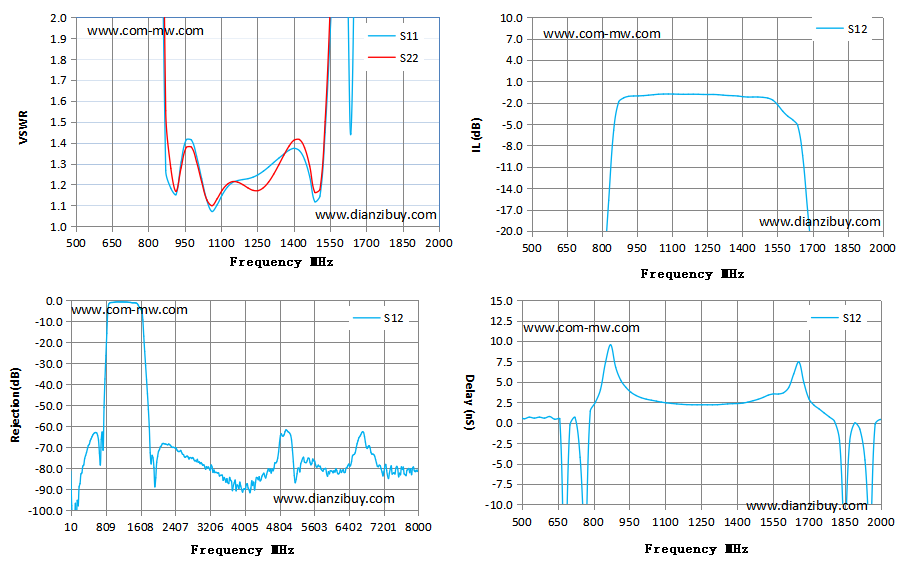

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 510 | 188.85 | 155.39 | -64.07 | -64.07 | 0.48 |
| 595 | 103.02 | 92.12 | -63.19 | -63.19 | 0.56 |
| 680 | 62.91 | 58.84 | -78.44 | -78.44 | -19.77 |
| 765 | 32.86 | 35.17 | -51.02 | -51.02 | -14.5 |
| 850 | 3.82 | 4.67 | -5.87 | -5.87 | 7.38 |
| 1020 | 1.23 | 1.21 | -0.87 | -0.87 | 2.87 |
| 1105 | 1.15 | 1.17 | -0.78 | -0.78 | 2.42 |
| 1275 | 1.26 | 1.18 | -0.84 | -0.84 | 2.19 |
| 1360 | 1.35 | 1.34 | -1.01 | -1.01 | 2.29 |
| 1530 | 1.45 | 1.5 | -1.64 | -1.64 | 3.37 |
| 1615 | 2.6 | 3.93 | -4.39 | -4.39 | 4.29 |
| 1700 | 13.36 | 22.75 | -24.34 | -24.34 | 2.9 |
| 1782 | 28.37 | 35.97 | -51.96 | -51.96 | 0.7 |
| 1870 | 39.98 | 42.27 | -73.91 | -73.91 | -2.26 |
| 1997 | 54.04 | 44.53 | -74.45 | -74.45 | 0.39 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
提供技术要求，工程师 1 个工作日内响应。
