通带频率1160~1240MHz, DC-1080MHz≥40dBc, 1320-3000MHz≥40dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1160 | ~ | 1240 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1080 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 1320-3000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

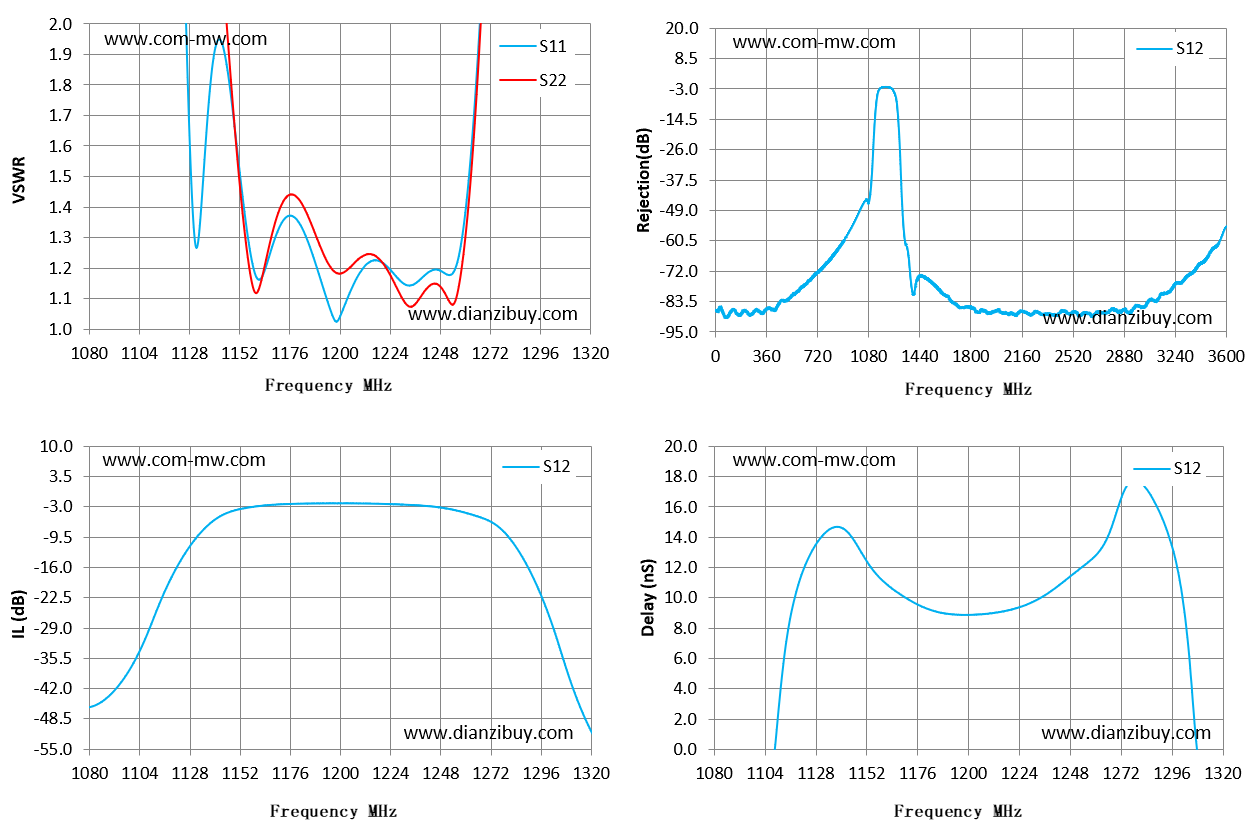

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1080 | 31.93 | 55.86 | -45.97 | -8.07 |
| 1097 | 18.61 | 35.81 | -39.49 | -7.25 |
| 1114 | 7.34 | 17.36 | -23.11 | 7.1 |
| 1131 | 1.27 | 4 | -9.7 | 14.07 |
| 1149 | 1.7 | 1.72 | -3.82 | 13.13 |
| 1166 | 1.24 | 1.27 | -2.6 | 10.41 |
| 1183 | 1.32 | 1.4 | -2.3 | 9.17 |
| 1200 | 1.04 | 1.18 | -2.24 | 8.87 |
| 1217 | 1.23 | 1.24 | -2.33 | 9.12 |
| 1234 | 1.14 | 1.07 | -2.59 | 9.99 |
| 1251 | 1.18 | 1.11 | -3.37 | 11.75 |
| 1269 | 2.26 | 2.22 | -5.58 | 15.31 |
| 1286 | 2.42 | 3.15 | -12.94 | 16.79 |
| 1303 | 11.5 | 12.58 | -30.57 | 7.68 |
| 1320 | 22.84 | 24.82 | -51.06 | -8.09 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
