通带频率1160~1240MHz, DC-1080MHz≥40dBc, 1320-3000MHz≥40dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1160 | ~ | 1240 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1080 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 1320-3000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

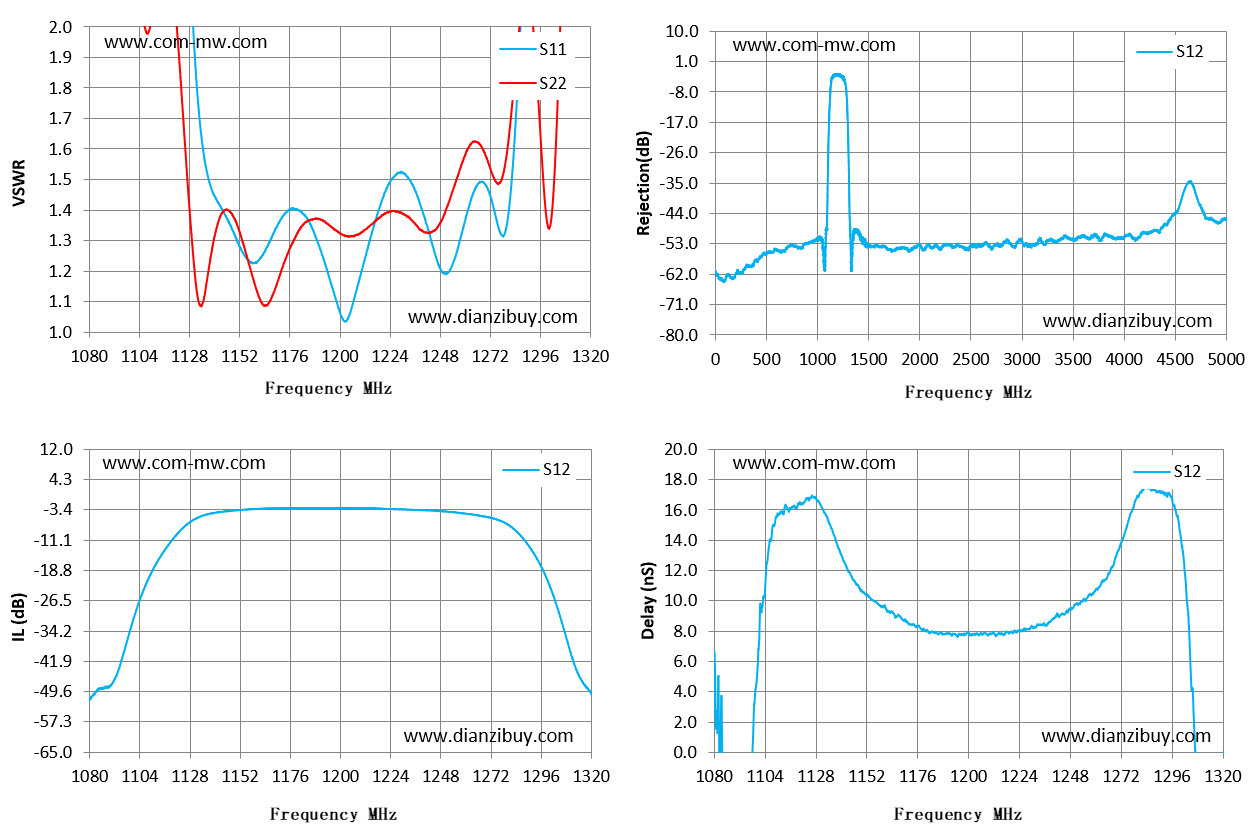

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1080 | 20.28 | 10.34 | -51.6 | 5.98 |
| 1097 | 13.6 | 3.71 | -38.48 | -6.3 |
| 1114 | 6.44 | 2.22 | -15.2 | 16.22 |
| 1131 | 1.85 | 1.16 | -5.58 | 16.12 |
| 1149 | 1.33 | 1.38 | -3.59 | 10.73 |
| 1166 | 1.29 | 1.1 | -3.06 | 8.92 |
| 1183 | 1.38 | 1.36 | -2.96 | 7.95 |
| 1200 | 1.06 | 1.32 | -2.96 | 7.9 |
| 1217 | 1.37 | 1.36 | -3.06 | 7.82 |
| 1234 | 1.49 | 1.37 | -3.39 | 8.41 |
| 1251 | 1.19 | 1.4 | -3.86 | 9.81 |
| 1269 | 1.49 | 1.59 | -5.11 | 12.72 |
| 1286 | 1.94 | 2 | -9.85 | 17.32 |
| 1303 | 5.78 | 1.56 | -27.08 | 9.92 |
| 1320 | 10.45 | 6.59 | -50.22 | -6.9 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
