通带频率800~1600MHz, DC-620MHz≥60dB, 1.95-2.4GHz≥60dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 800 | ~ | 1600 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-620 | MHz≥ | 60 | dB | ||
| 带外抑制 | 1.95-2.4 | GHz≥ | 60 | dB | ||
| 带外抑制 | 2.4-6.2 | GHz≥ | 65 | dB | ||
| 带外抑制 | 6.2-9 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |

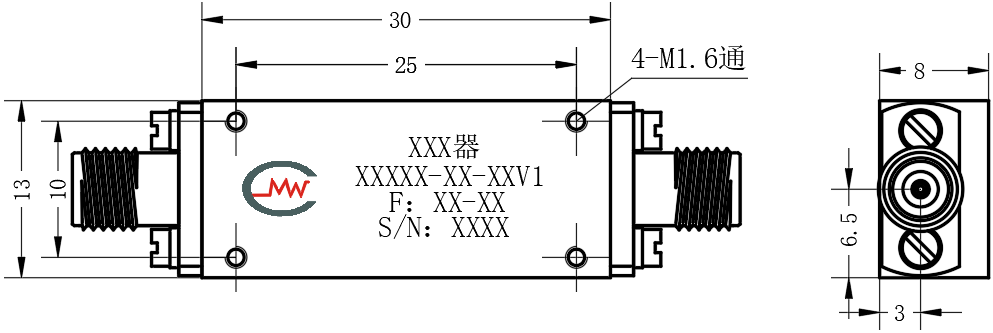

| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 24小时绝对时延变化 | ≤0.5ns |
| 时延波动 | ≤2.5ns |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

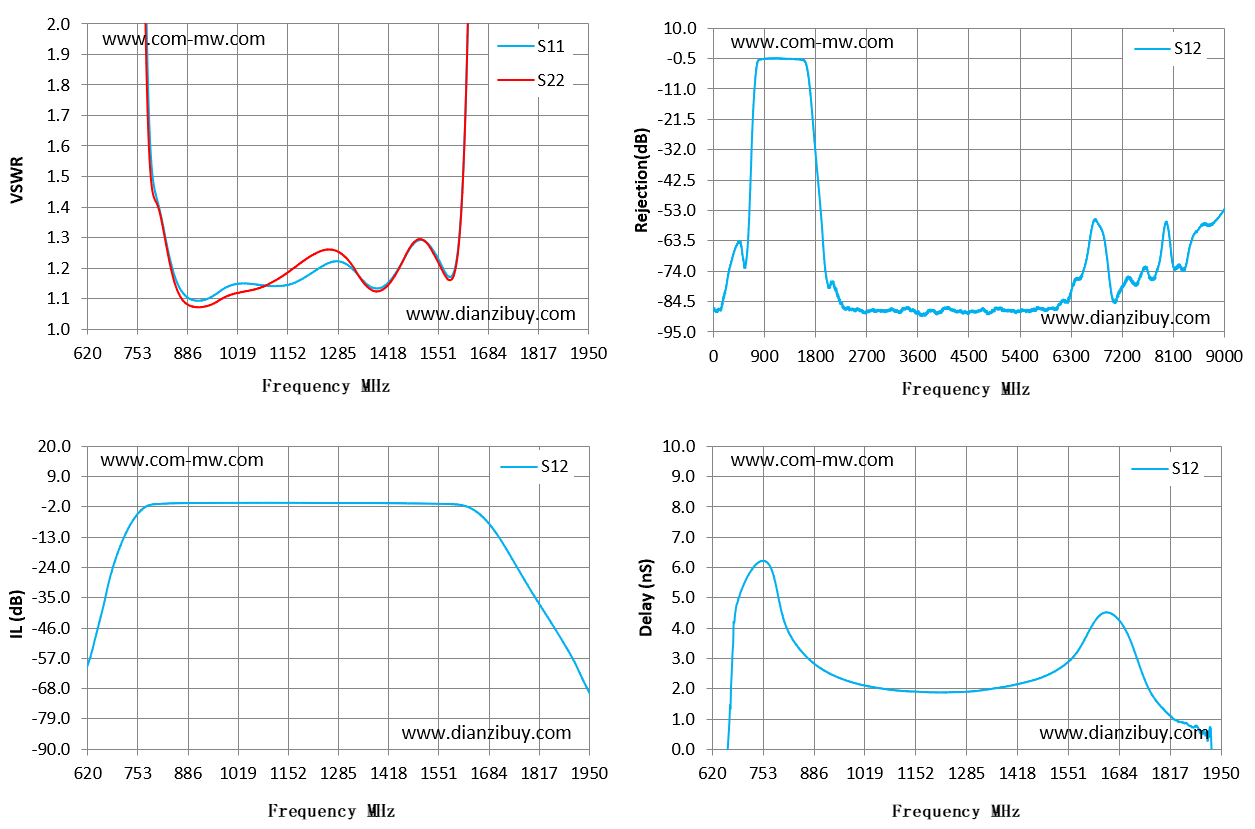

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 620 | 58.2 | 91.49 | -59.6 | -5.44 |
| 715 | 15.05 | 16.8 | -13.51 | 5.75 |
| 810 | 1.4 | 1.39 | -0.94 | 4.17 |
| 905 | 1.09 | 1.07 | -0.59 | 2.66 |
| 1000 | 1.14 | 1.11 | -0.55 | 2.16 |
| 1095 | 1.14 | 1.14 | -0.54 | 1.95 |
| 1190 | 1.16 | 1.22 | -0.55 | 1.88 |
| 1285 | 1.22 | 1.25 | -0.6 | 1.9 |
| 1380 | 1.13 | 1.12 | -0.62 | 2.05 |
| 1475 | 1.26 | 1.27 | -0.76 | 2.34 |
| 1570 | 1.19 | 1.17 | -0.94 | 3.13 |
| 1665 | 5.36 | 5.57 | -5.28 | 4.47 |
| 1760 | 25.39 | 28.86 | -24.2 | 2.04 |
| 1855 | 40.82 | 48.8 | -45.3 | 0.87 |
| 1950 | 50.49 | 62.21 | -69.33 | -2.8 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
