通带频率800~1600MHz, DC-620MHz≥50dB, 1.95-2.4GHz≥50dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 800 | ~ | 1600 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-620 | MHz≥ | 50 | dB | ||
| 带外抑制 | 1.95-2.4 | GHz≥ | 50 | dB | ||
| 带外抑制 | 2.4-6.2 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 时延波动 | ≤2.5ns |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

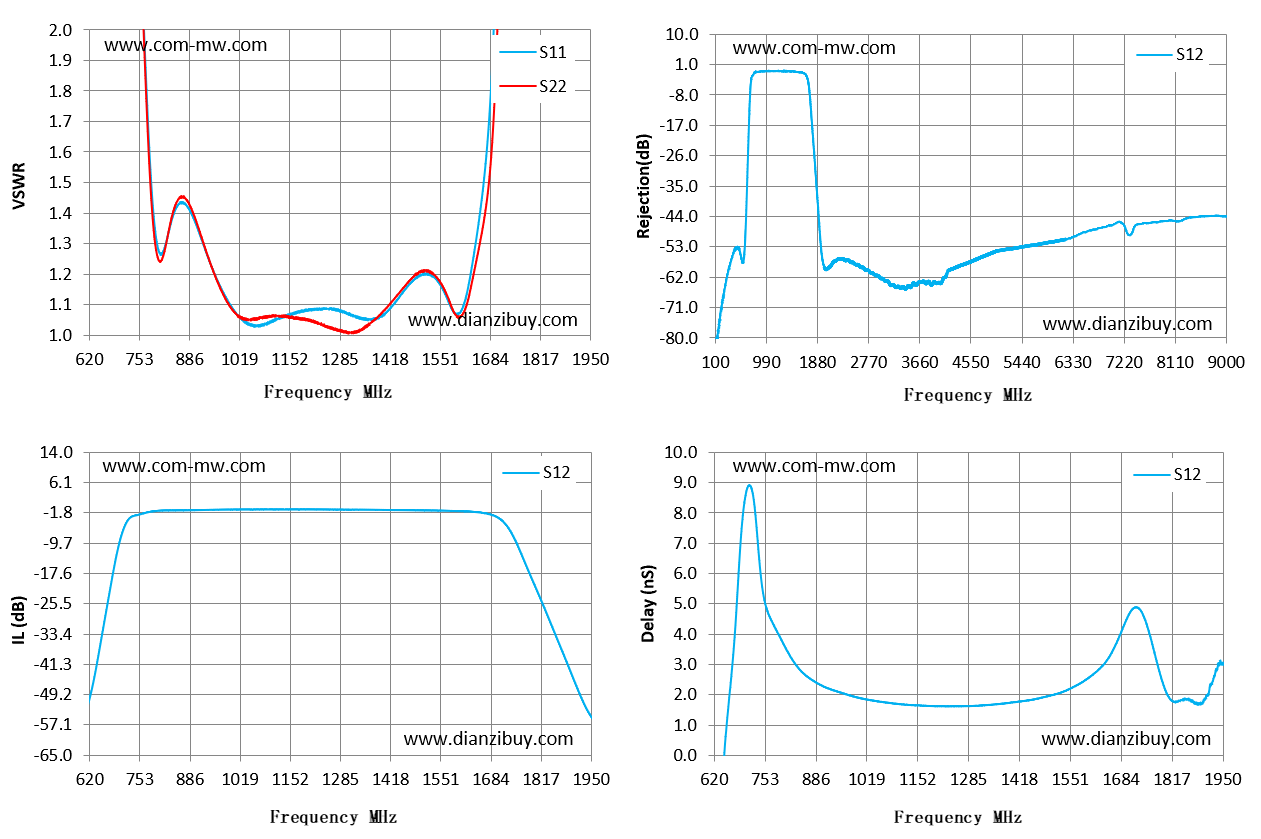

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 620 | 81.53 | 134.58 | -50.12 | -2.55 |
| 715 | 3.35 | 5.05 | -4.79 | 8.88 |
| 810 | 1.27 | 1.24 | -1.22 | 3.46 |
| 905 | 1.36 | 1.37 | -1.08 | 2.28 |
| 1000 | 1.09 | 1.08 | -0.96 | 1.89 |
| 1095 | 1.04 | 1.06 | -0.92 | 1.7 |
| 1190 | 1.08 | 1.05 | -0.92 | 1.63 |
| 1285 | 1.08 | 1.01 | -0.97 | 1.62 |
| 1380 | 1.05 | 1.05 | -1.01 | 1.71 |
| 1475 | 1.17 | 1.19 | -1.12 | 1.9 |
| 1570 | 1.12 | 1.13 | -1.27 | 2.33 |
| 1665 | 1.49 | 1.36 | -1.85 | 3.53 |
| 1760 | 12.29 | 9.36 | -11.48 | 3.92 |
| 1855 | 32.35 | 29.3 | -33.6 | 1.85 |
| 1950 | 43.03 | 40.83 | -54.99 | 3.04 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
