通带频率1100~1360MHz, DC-950MHz≥40dBc, 1.6-4GHz≥40dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1100 | ~ | 1360 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-950 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 1.6-4 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 相位一致性 | ±3° |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

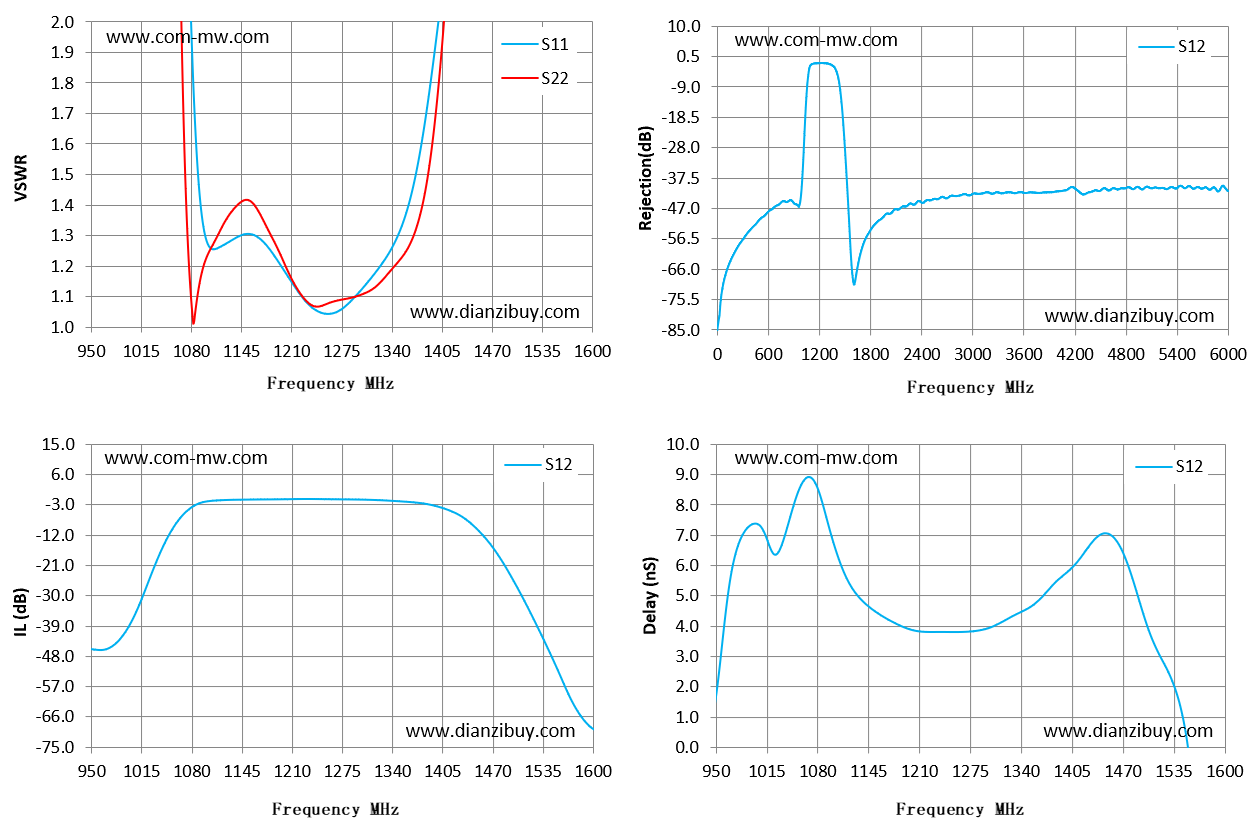

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 950 | 53.91 | 54.9 | -45.94 | -45.94 | 1.63 |
| 996 | 28.6 | 34.41 | -40.13 | -40.13 | 7.34 |
| 1043 | 9.23 | 10.43 | -15.38 | -15.38 | 7.41 |
| 1089 | 1.5 | 1.11 | -2.71 | -2.71 | 7.78 |
| 1136 | 1.29 | 1.39 | -1.59 | -1.59 | 4.85 |
| 1182 | 1.25 | 1.31 | -1.48 | -1.48 | 4.04 |
| 1229 | 1.08 | 1.09 | -1.36 | -1.36 | 3.79 |
| 1275 | 1.06 | 1.09 | -1.47 | -1.47 | 3.81 |
| 1321 | 1.19 | 1.14 | -1.69 | -1.69 | 4.2 |
| 1368 | 1.46 | 1.3 | -2.36 | -2.36 | 4.98 |
| 1414 | 2.26 | 2.23 | -4.77 | -4.77 | 6.18 |
| 1461 | 3.57 | 6.85 | -13.12 | -13.12 | 6.83 |
| 1507 | 9.91 | 15.31 | -29.87 | -29.87 | 3.58 |
| 1554 | 22.28 | 25.32 | -52.05 | -52.05 | -0.2 |
| 1600 | 38.35 | 33.42 | -69.63 | -69.63 | -7.1 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
