通带频率1000~1500MHz, DC-850MHz≥40dBc, 1750-3000MHz≥40dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1000 | ~ | 1500 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-850 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 1750-3000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

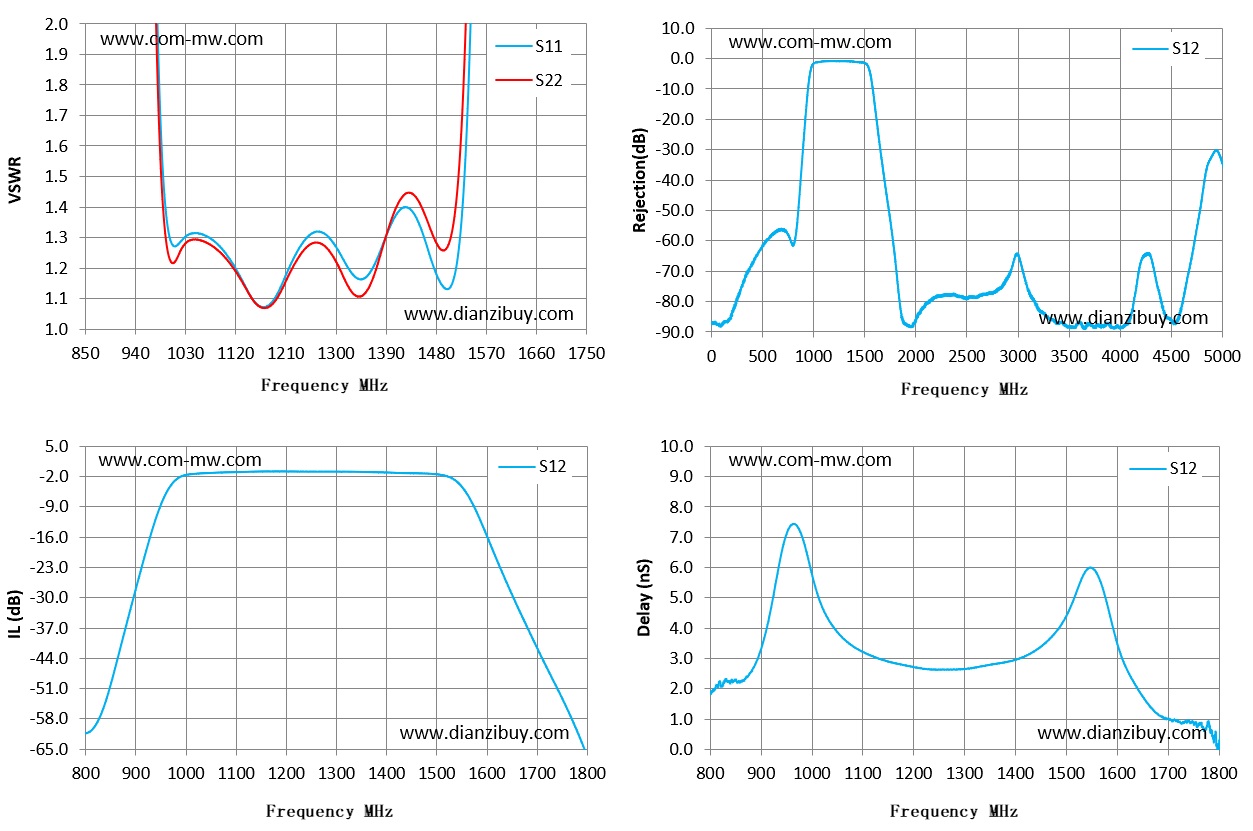

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 850 | 50.36 | 46.96 | -50.11 | 2.28 |
| 914 | 20.9 | 18.5 | -21.96 | 4.2 |
| 979 | 2.06 | 1.88 | -2.86 | 7.11 |
| 1043 | 1.31 | 1.29 | -1.19 | 4.02 |
| 1107 | 1.24 | 1.22 | -0.95 | 3.16 |
| 1171 | 1.07 | 1.07 | -0.83 | 2.81 |
| 1236 | 1.27 | 1.24 | -0.87 | 2.64 |
| 1300 | 1.27 | 1.22 | -0.88 | 2.65 |
| 1364 | 1.19 | 1.15 | -0.96 | 2.83 |
| 1429 | 1.4 | 1.45 | -1.18 | 3.16 |
| 1493 | 1.14 | 1.26 | -1.41 | 4.19 |
| 1557 | 3.36 | 4.75 | -5.44 | 5.89 |
| 1621 | 18.61 | 29.14 | -21.64 | 2.57 |
| 1686 | 41.36 | 57.56 | -38.24 | 1.09 |
| 1750 | 67.14 | 79.6 | -53.31 | 0.89 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
