通带频率1000~1500MHz, DC-850MHz≥40dBc, 1750-3000MHz≥40dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1000 | ~ | 1500 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-850 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 1750-3000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 |

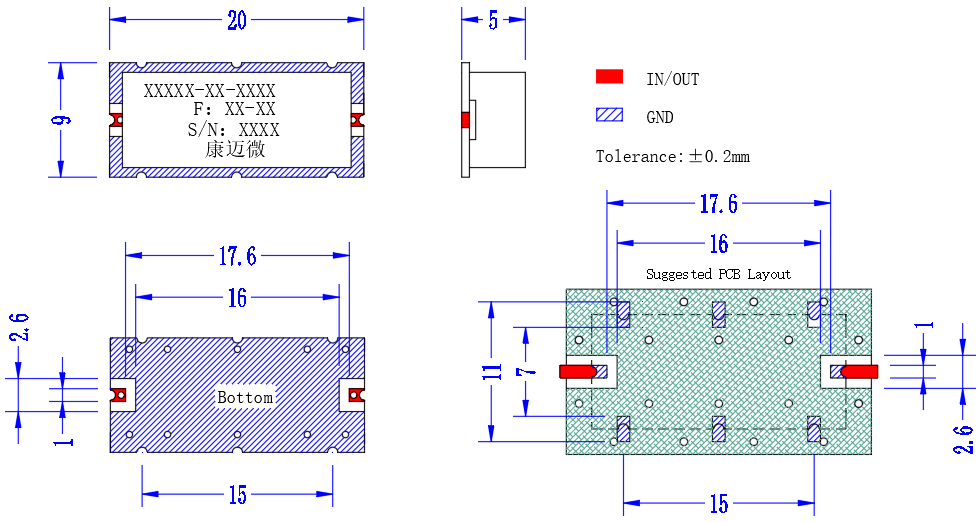

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

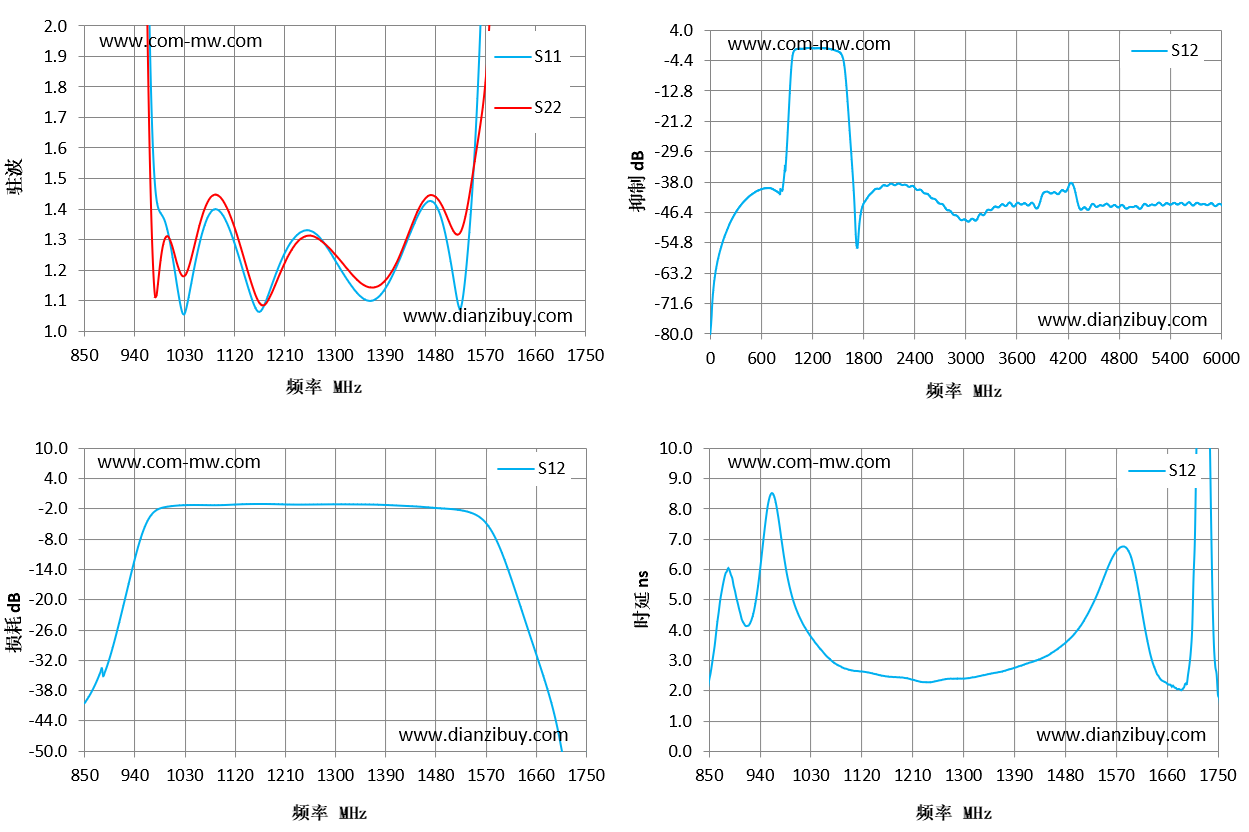

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 850 | 28.44 | 26.65 | -40.5 | 2.36 |
| 914 | 19.3 | 17.71 | -24.44 | 4.18 |
| 979 | 1.47 | 1.11 | -2.34 | 7.07 |
| 1043 | 1.16 | 1.24 | -1.19 | 3.49 |
| 1107 | 1.35 | 1.4 | -1.16 | 2.65 |
| 1171 | 1.07 | 1.08 | -0.99 | 2.46 |
| 1236 | 1.32 | 1.3 | -1.1 | 2.28 |
| 1300 | 1.24 | 1.25 | -1.05 | 2.4 |
| 1364 | 1.1 | 1.14 | -1.1 | 2.62 |
| 1429 | 1.29 | 1.3 | -1.38 | 3 |
| 1493 | 1.37 | 1.42 | -1.86 | 3.76 |
| 1557 | 1.76 | 1.61 | -3.34 | 6.09 |
| 1621 | 12.62 | 6.92 | -17.34 | 4.1 |
| 1686 | 23.36 | 17.76 | -39.45 | 2.02 |
| 1750 | 26.11 | 22.27 | -50.92 | 1.86 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
