通带频率950~1550MHz, DC-800MHz≥40dBc, 1.8-4GHz≥40dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 950 | ~ | 1550 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-800 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 1.8-4 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

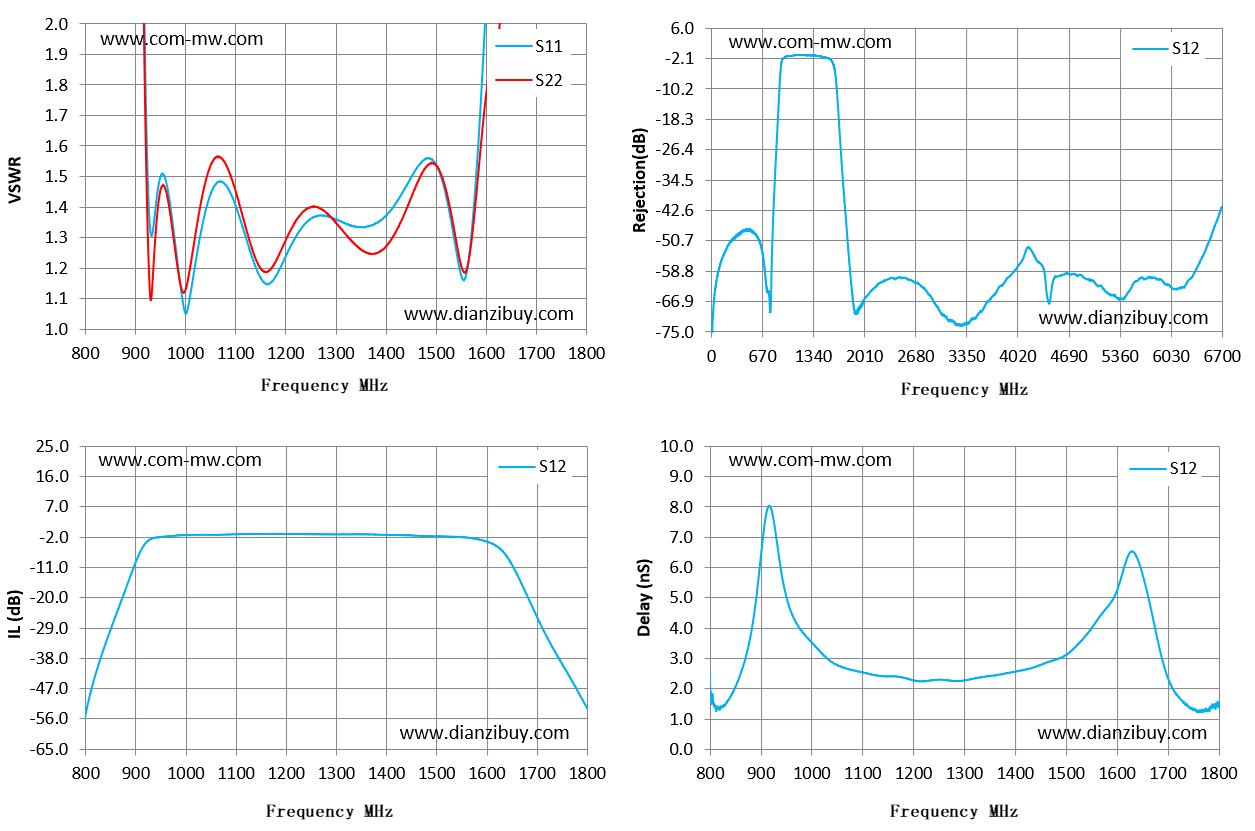

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 800 | 23.3 | 62.59 | -54.23 | -54.23 | 2.23 |
| 871 | 14.29 | 18.74 | -20.75 | -20.75 | 3.07 |
| 943 | 1.43 | 1.37 | -2.06 | -2.06 | 5.63 |
| 1014 | 1.16 | 1.25 | -1.32 | -1.32 | 3.29 |
| 1086 | 1.46 | 1.52 | -1.22 | -1.22 | 2.6 |
| 1157 | 1.15 | 1.19 | -1.05 | -1.05 | 2.41 |
| 1229 | 1.32 | 1.37 | -1.08 | -1.08 | 2.27 |
| 1300 | 1.36 | 1.35 | -1.19 | -1.19 | 2.27 |
| 1371 | 1.34 | 1.25 | -1.22 | -1.22 | 2.47 |
| 1443 | 1.48 | 1.4 | -1.46 | -1.46 | 2.74 |
| 1514 | 1.48 | 1.49 | -1.8 | -1.8 | 3.3 |
| 1586 | 1.65 | 1.54 | -2.79 | -2.79 | 4.79 |
| 1657 | 9 | 4.13 | -12.21 | -12.21 | 5.38 |
| 1729 | 22.45 | 18.41 | -34.33 | -34.33 | 1.6 |
| 1800 | 27.26 | 34.92 | -52.88 | -52.88 | 1.46 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
