通带频率 950~1600, 800MHz≥ 30dBc, 1900MHz≥ 35dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 950 | ~ | 1600 | |
| 通带损耗 | / | / | 2.0 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 带外抑制 | 800 | MHz≥ | 30 | dBc | ||
| 带外抑制 | 1900 | MHz≥ | 35 | dBc | ||
| 带内波动 | / | / | 1.0 | dB |

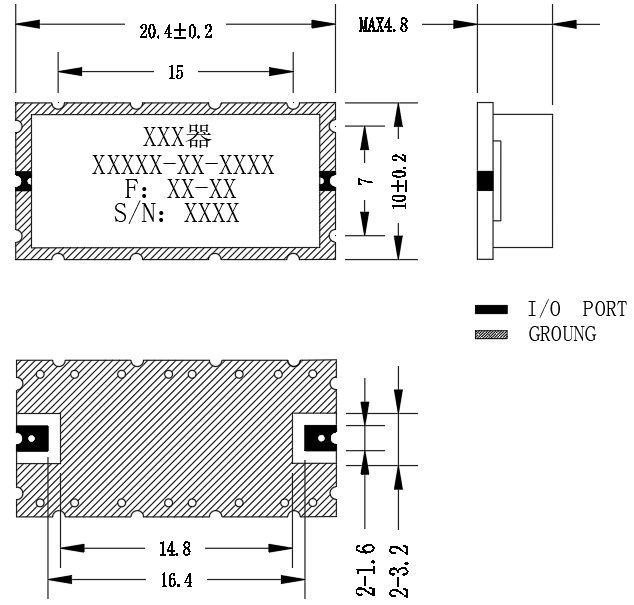

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 普军级 |

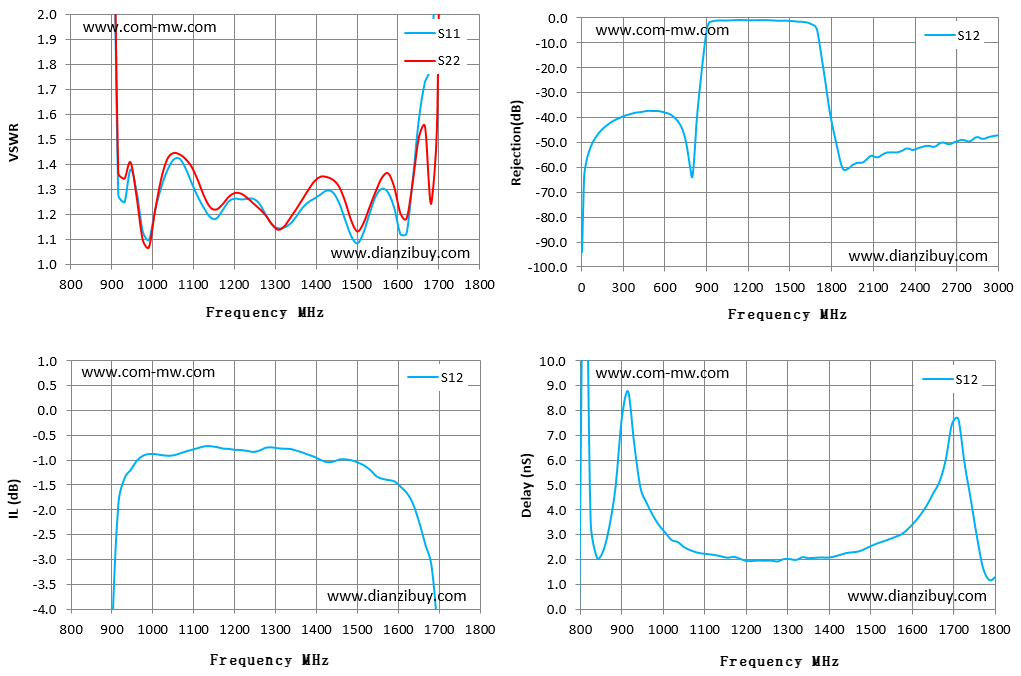

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 800 | 29.92 | 55.06 | -63.92 | -63.92 | -1.91 |
| 871 | 17.97 | 21.64 | -17.53 | -17.53 | 3.34 |
| 943 | 1.25 | 1.34 | -1.35 | -1.35 | 6.65 |
| 1014 | 1.22 | 1.22 | -0.87 | -0.87 | 3.08 |
| 1086 | 1.38 | 1.42 | -0.82 | -0.82 | 2.29 |
| 1157 | 1.18 | 1.22 | -0.73 | -0.73 | 2.08 |
| 1229 | 1.26 | 1.28 | -0.79 | -0.79 | 1.95 |
| 1300 | 1.16 | 1.16 | -0.74 | -0.74 | 2.02 |
| 1371 | 1.23 | 1.26 | -0.84 | -0.84 | 2.08 |
| 1443 | 1.29 | 1.34 | -1.02 | -1.02 | 2.26 |
| 1514 | 1.09 | 1.13 | -1.04 | -1.04 | 2.55 |
| 1586 | 1.29 | 1.37 | -1.40 | -1.40 | 3.04 |
| 1657 | 1.58 | 1.51 | -2.26 | -2.26 | 4.68 |
| 1729 | 9.90 | 8.37 | -14.76 | -14.76 | 5.90 |
| 1800 | 19.98 | 22.63 | -37.12 | -37.12 | 1.18 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
