通带频率 1225~1350MHz, DC-1100MHz≥40dBc, 1500-3000MHz≥40dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1225 | ~ | 1350 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1100 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 1500-3000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 |

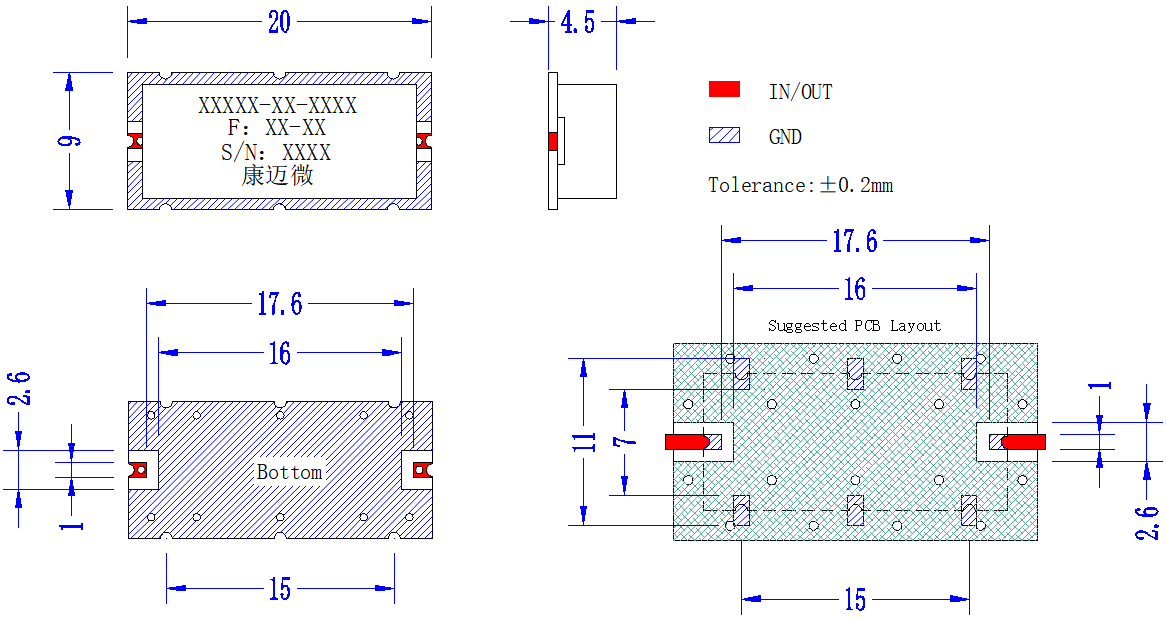

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+80℃设计保证 |
| 质量等级 | 工业级 |

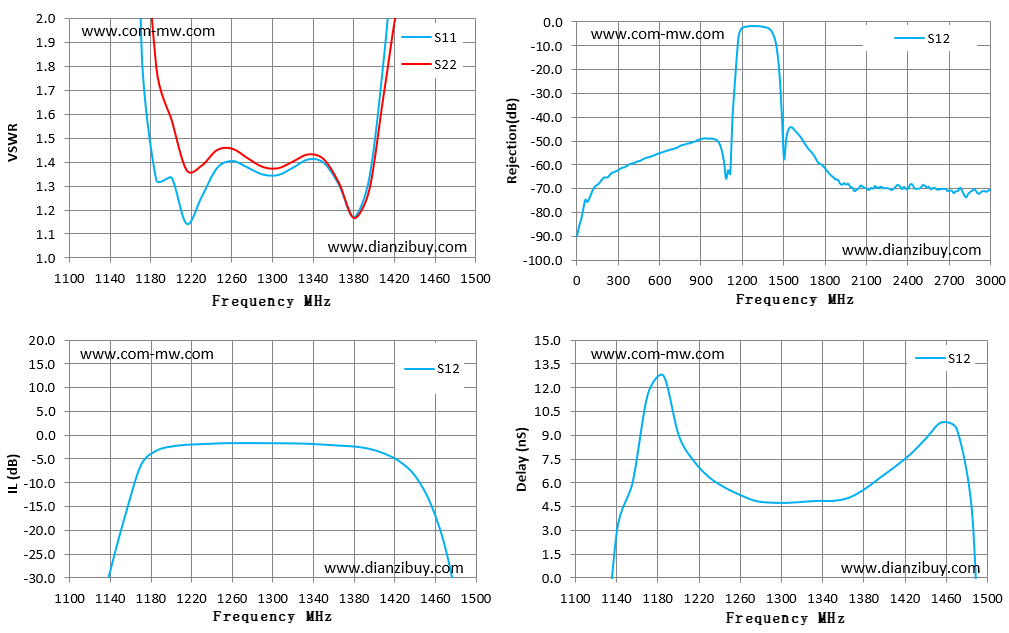

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1100 | 31.61 | 34.79 | -62.18 | -62.18 | -11.79 |
| 1129 | 22.33 | 26.37 | -41.92 | -41.92 | -8.05 |
| 1157 | 7.63 | 10.32 | -16.47 | -16.47 | 5.98 |
| 1186 | 1.33 | 1.80 | -3.36 | -3.36 | 12.79 |
| 1214 | 1.34 | 1.58 | -2.47 | -2.47 | 9.00 |
| 1243 | 1.26 | 1.39 | -1.97 | -1.97 | 6.33 |
| 1271 | 1.40 | 1.46 | -1.75 | -1.75 | 5.23 |
| 1300 | 1.35 | 1.38 | -1.78 | -1.78 | 4.76 |
| 1329 | 1.38 | 1.40 | -1.81 | -1.81 | 4.81 |
| 1357 | 1.40 | 1.41 | -2.08 | -2.08 | 4.87 |
| 1386 | 1.17 | 1.17 | -2.48 | -2.48 | 5.60 |
| 1414 | 1.87 | 1.71 | -4.02 | -4.02 | 7.04 |
| 1443 | 3.05 | 2.04 | -8.77 | -8.77 | 8.83 |
| 1471 | 2.92 | 4.03 | -24.36 | -24.36 | 9.35 |
| 1500 | 4.23 | 7.66 | -40.14 | -40.14 | 3.75 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
| 3 | 连接表贴器件的50欧姆微带线的宽度尽量接近、等于或大于滤波器端口焊盘的宽度 |
