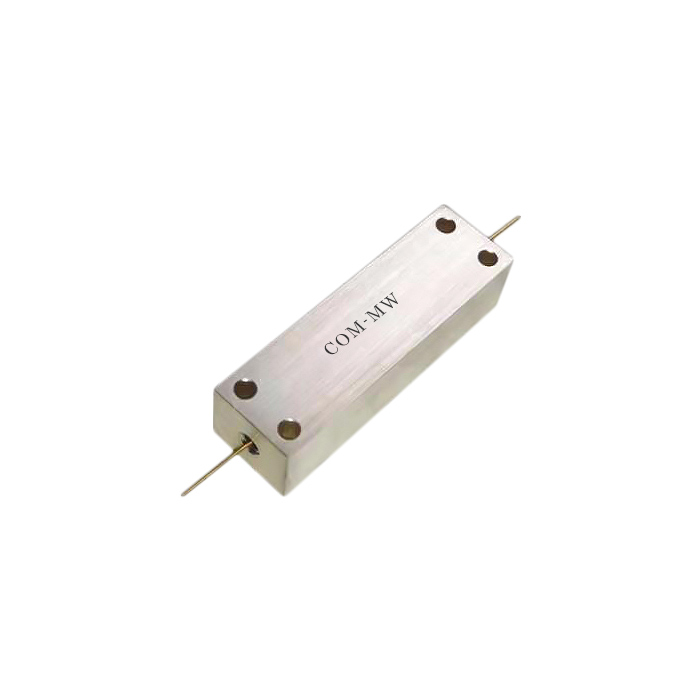

通带频率850~1850MHz, DC-550MHz≥40dBc, 2.25-5GHz≥40dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 850 | ~ | 1850 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.6 | dB | ||
| 带外抑制 | DC-550 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 2.25-5 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 5-8 | GHz≥ | 30 | dBc | ||
| 通带驻波 | / | / | 1.5 |

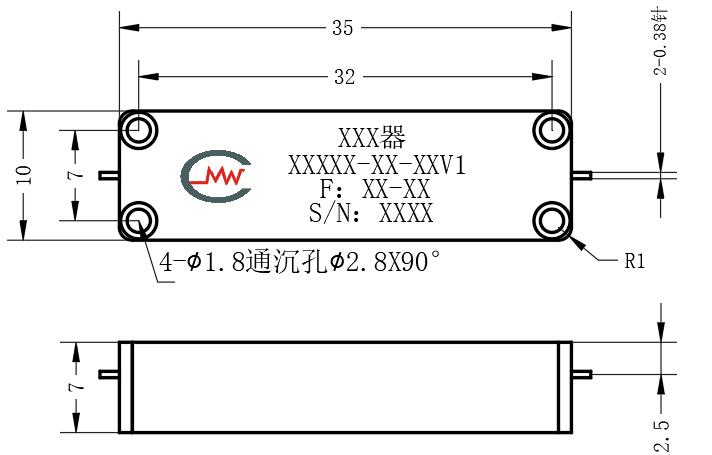

| 接口形式 | 微带圆针 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

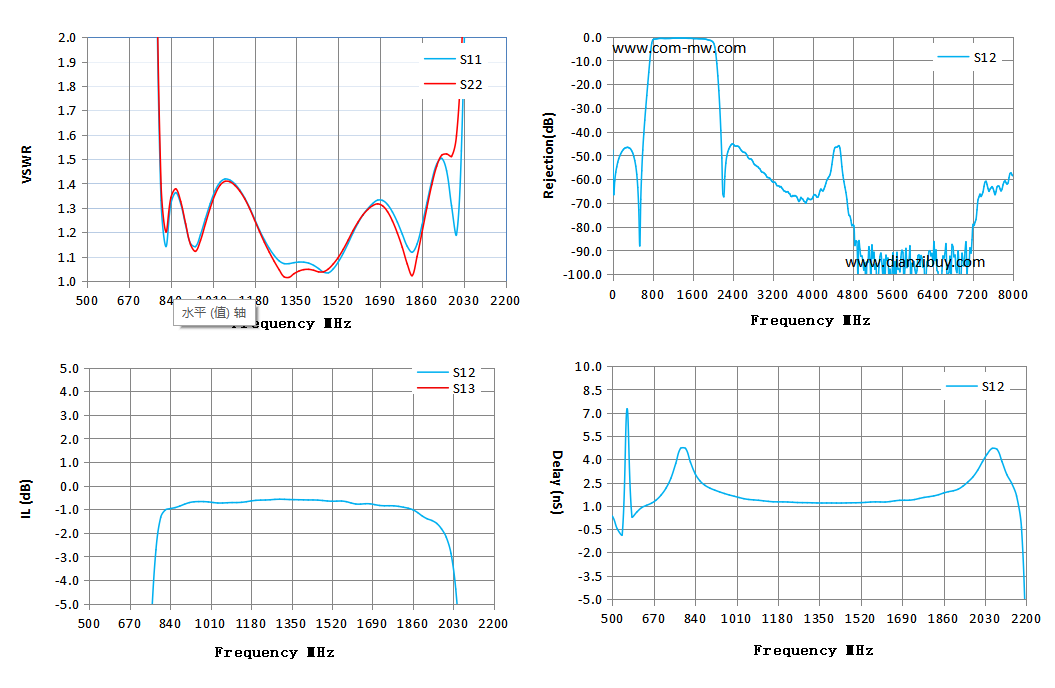

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 500 | 77.76 | 97.78 | -63.46 | -63.46 | 0.31 |
| 660 | 31.68 | 36.52 | -29.8 | -29.8 | 1.17 |
| 700 | 21.91 | 24.65 | -19.82 | -19.82 | 1.7 |
| 860 | 1.36 | 1.37 | -0.93 | -0.93 | 2.6 |
| 1000 | 1.32 | 1.3 | -0.69 | -0.69 | 1.62 |
| 1160 | 1.3 | 1.3 | -0.68 | -0.68 | 1.26 |
| 1300 | 1.07 | 1.02 | -0.58 | -0.58 | 1.2 |
| 1400 | 1.07 | 1.05 | -0.6 | -0.6 | 1.18 |
| 1500 | 1.05 | 1.07 | -0.65 | -0.65 | 1.2 |
| 1700 | 1.24 | 1.24 | -0.73 | -0.73 | 1.25 |
| 1720 | 1.31 | 1.28 | -0.84 | -0.84 | 1.36 |
| 1840 | 1.15 | 1.1 | -0.96 | -0.96 | 1.72 |
| 2000 | 1.19 | 1.59 | -2.18 | -2.18 | 3.29 |
| 2100 | 33.37 | 4.35 | -16.46 | -16.46 | 3.86 |
| 2200 | 27.06 | 12.26 | -66.09 | -66.09 | -8.11 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
提供技术要求，工程师 1 个工作日内响应。
