通带频率950~1750MHz, DC-800MHz≥40dBc, 2-4GHz≥40dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 950 | ~ | 1750 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-800 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 2-4 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

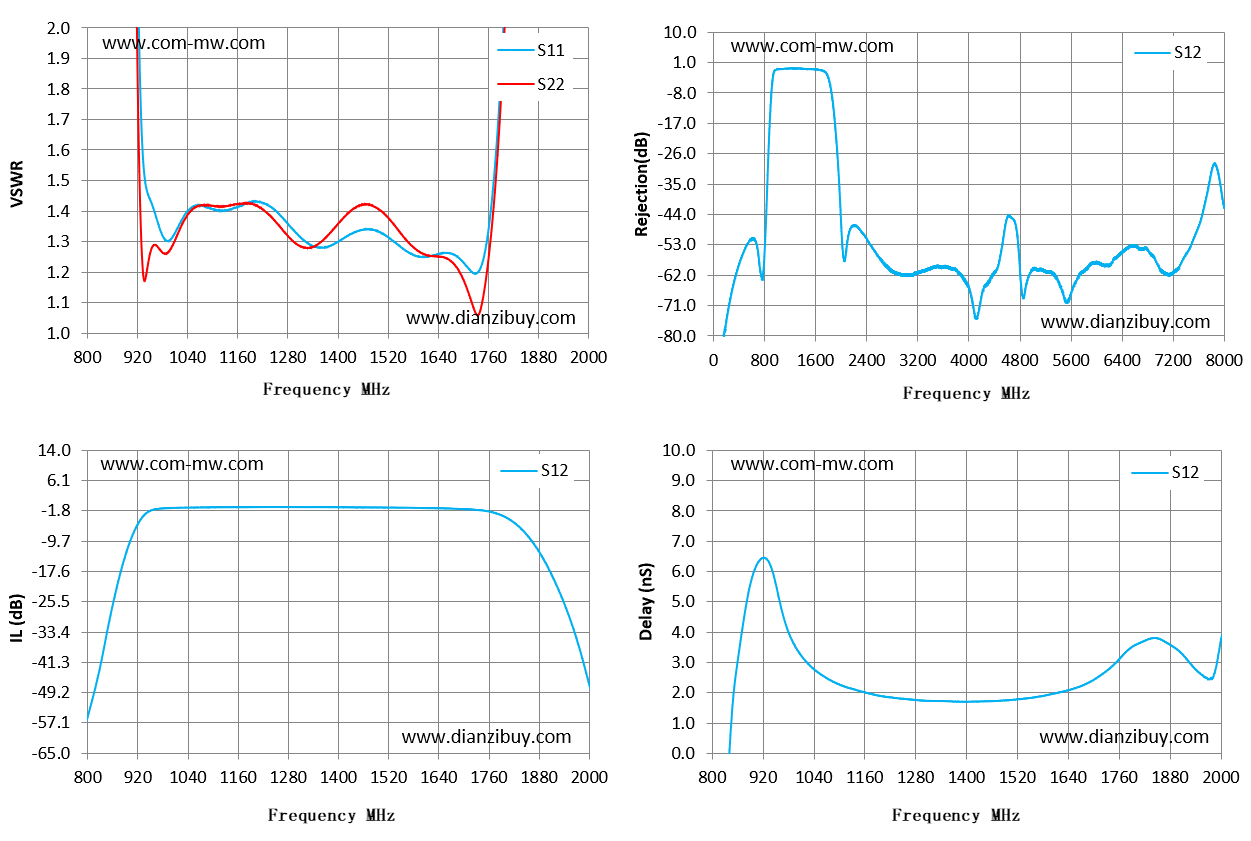

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 800 | 50.66 | 64.06 | -55.53 | -55.53 | -1.71 |
| 886 | 14.95 | 13.01 | -14.94 | -14.94 | 5.33 |
| 971 | 1.35 | 1.28 | -1.25 | -1.25 | 4.37 |
| 1057 | 1.42 | 1.41 | -0.95 | -0.95 | 2.6 |
| 1143 | 1.41 | 1.42 | -0.85 | -0.85 | 2.08 |
| 1229 | 1.42 | 1.4 | -0.79 | -0.79 | 1.83 |
| 1314 | 1.31 | 1.28 | -0.82 | -0.82 | 1.73 |
| 1400 | 1.3 | 1.36 | -0.85 | -0.85 | 1.7 |
| 1486 | 1.34 | 1.41 | -0.93 | -0.93 | 1.74 |
| 1571 | 1.26 | 1.29 | -1 | -1 | 1.87 |
| 1657 | 1.26 | 1.25 | -1.18 | -1.18 | 2.15 |
| 1743 | 1.22 | 1.09 | -1.69 | -1.69 | 2.87 |
| 1829 | 3.39 | 3.2 | -5.66 | -5.66 | 3.76 |
| 1914 | 8.61 | 8.11 | -19.4 | -19.4 | 3.2 |
| 2000 | 11.29 | 14.73 | -47.11 | -47.11 | 3.75 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
