通带频率1250~1500MHz, DC-1150MHz≥50dB, 1.6-6GHz≥50dB, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1250 | ~ | 1500 | MHz |
| 通带损耗 | / | / | 4.0 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-1150 | MHz≥ | 50 | dB | ||
| 带外抑制 | 1.6-6 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 回波损耗 | / | / | dB |

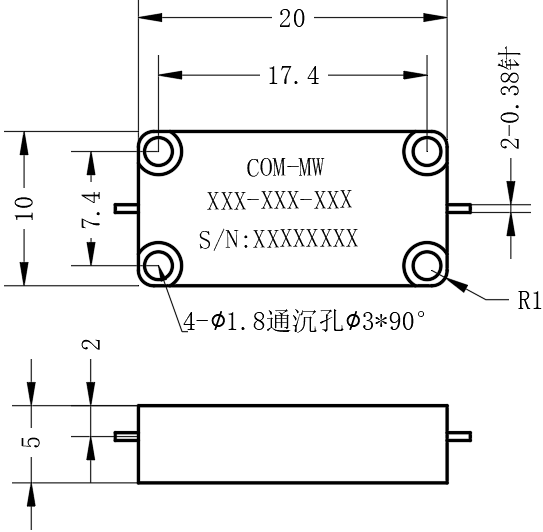

| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

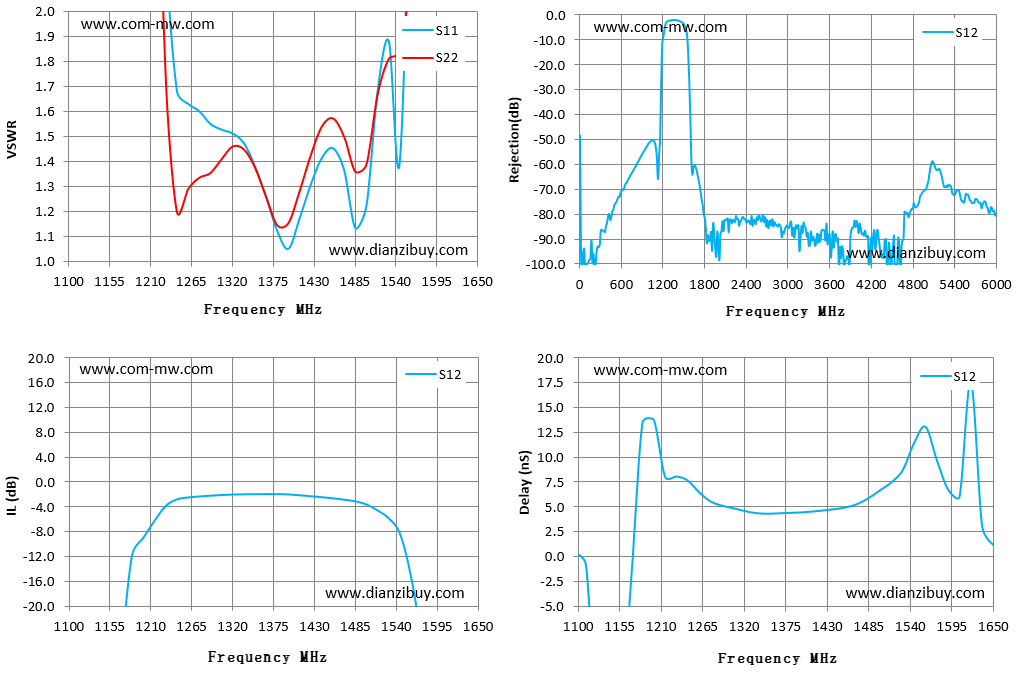

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1100 | 38.88 | 39.26 | -53.43 | -53.43 | 0.38 |
| 1139 | 31.65 | 28.83 | -65.96 | -65.96 | -16.11 |
| 1179 | 14.31 | 10.77 | -28.34 | -28.34 | -2.33 |
| 1218 | 4.2 | 3.21 | -6.26 | -6.26 | 7.97 |
| 1257 | 1.68 | 1.2 | -2.78 | -2.78 | 7.62 |
| 1296 | 1.55 | 1.35 | -2.17 | -2.17 | 5.09 |
| 1336 | 1.47 | 1.45 | -1.94 | -1.94 | 4.34 |
| 1375 | 1.26 | 1.26 | -1.92 | -1.92 | 4.31 |
| 1414 | 1.17 | 1.28 | -2.1 | -2.1 | 4.5 |
| 1454 | 1.41 | 1.54 | -2.41 | -2.41 | 4.75 |
| 1493 | 1.13 | 1.36 | -3.07 | -3.07 | 5.87 |
| 1532 | 1.88 | 1.81 | -5.83 | -5.83 | 8.7 |
| 1571 | 3.02 | 2.09 | -15.36 | -15.36 | 13.03 |
| 1611 | 14.79 | 5.13 | -57.34 | -57.34 | 6 |
| 1650 | 22.57 | 12.66 | -61.11 | -61.11 | 3.01 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
提供技术要求，工程师 1 个工作日内响应。
