通带频率115~165MHz, 230-500MHz≥35dBc, DC-50MHz≥35dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 115 | ~ | 165 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | 230-500 | MHz≥ | 35 | dBc | ||
| 带外抑制 | DC-50 | MHz≥ | 35 | dBc | ||
| 通带驻波 | / | / | 1.6 | |||
| 回波损耗 | / | / | dB |

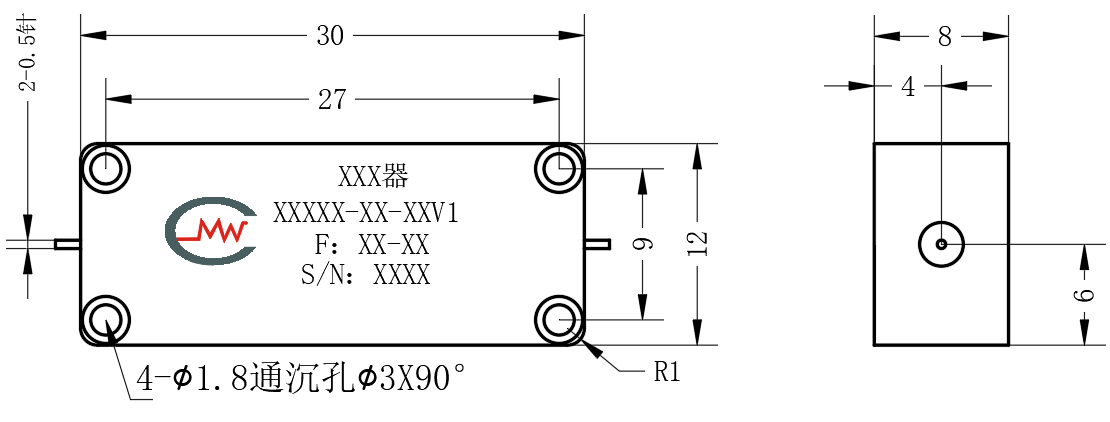

| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 时延波动 | ≤1ns |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

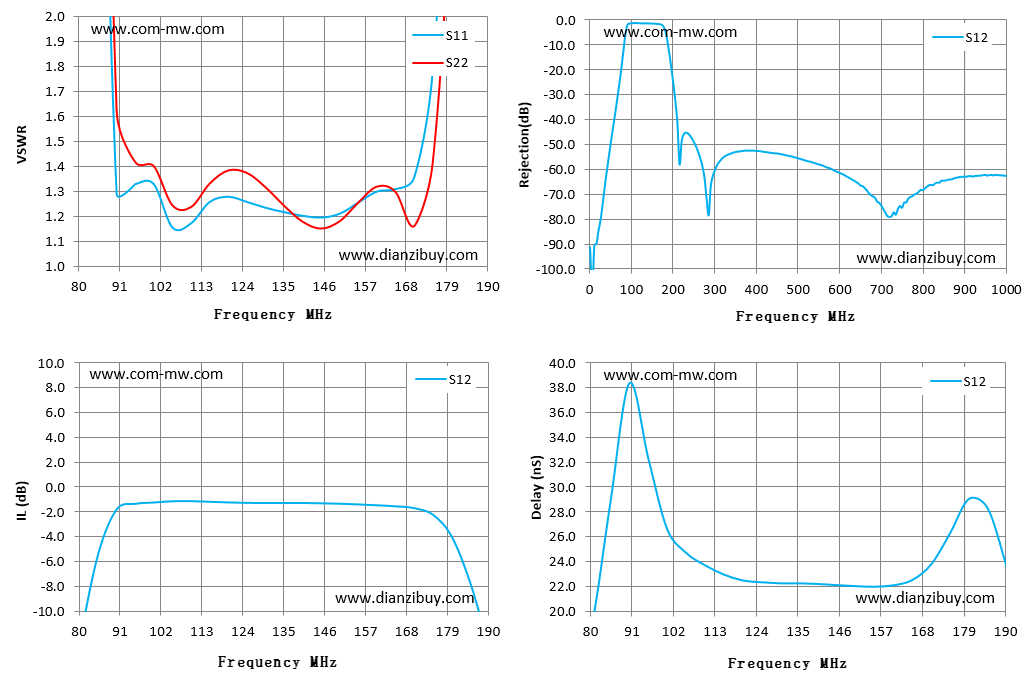

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 80 | 28.54 | 38.04 | -19.42 | -19.42 | 13.94 |
| 88 | 4.48 | 5.49 | -5.41 | -5.41 | 28.91 |
| 96 | 1.33 | 1.42 | -1.36 | -1.36 | 32.31 |
| 104 | 1.33 | 1.4 | -1.26 | -1.26 | 26.6 |
| 111 | 1.17 | 1.24 | -1.15 | -1.15 | 23.72 |
| 119 | 1.26 | 1.33 | -1.2 | -1.2 | 22.97 |
| 127 | 1.26 | 1.37 | -1.29 | -1.29 | 22.35 |
| 135 | 1.23 | 1.32 | -1.3 | -1.3 | 22.26 |
| 143 | 1.2 | 1.18 | -1.3 | -1.3 | 22.21 |
| 151 | 1.21 | 1.18 | -1.35 | -1.35 | 22.04 |
| 159 | 1.25 | 1.25 | -1.41 | -1.41 | 21.99 |
| 166 | 1.31 | 1.3 | -1.56 | -1.56 | 22.54 |
| 174 | 1.35 | 1.16 | -1.72 | -1.72 | 23.8 |
| 182 | 3.17 | 2.58 | -3.99 | -3.99 | 29.06 |
| 190 | 6.42 | 5.15 | -7.72 | -7.72 | 28.28 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
