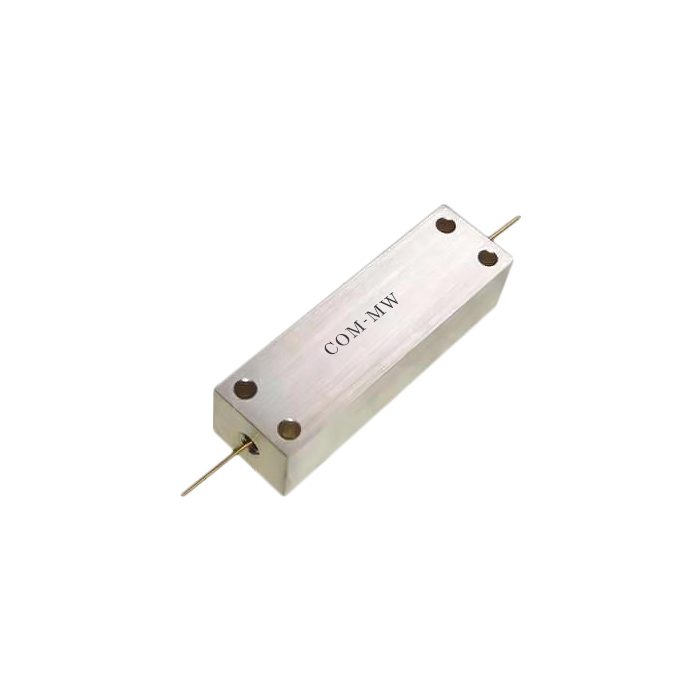

通带频率104~176MHz, DC-80MHz≥50dBc, 220-500MHz≥50dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 104 | ~ | 176 | MHz |
| 中心损耗 | / | / | 1.5 | dB | ||
| 3dB带宽 | 72±2 | MHz | ||||
| 带外抑制 | DC-80 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 220-500 | MHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |

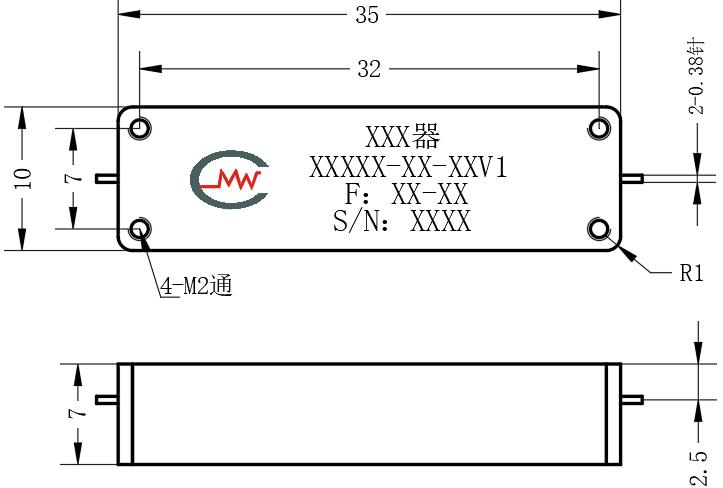

| 接口形式 | 微带圆针-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

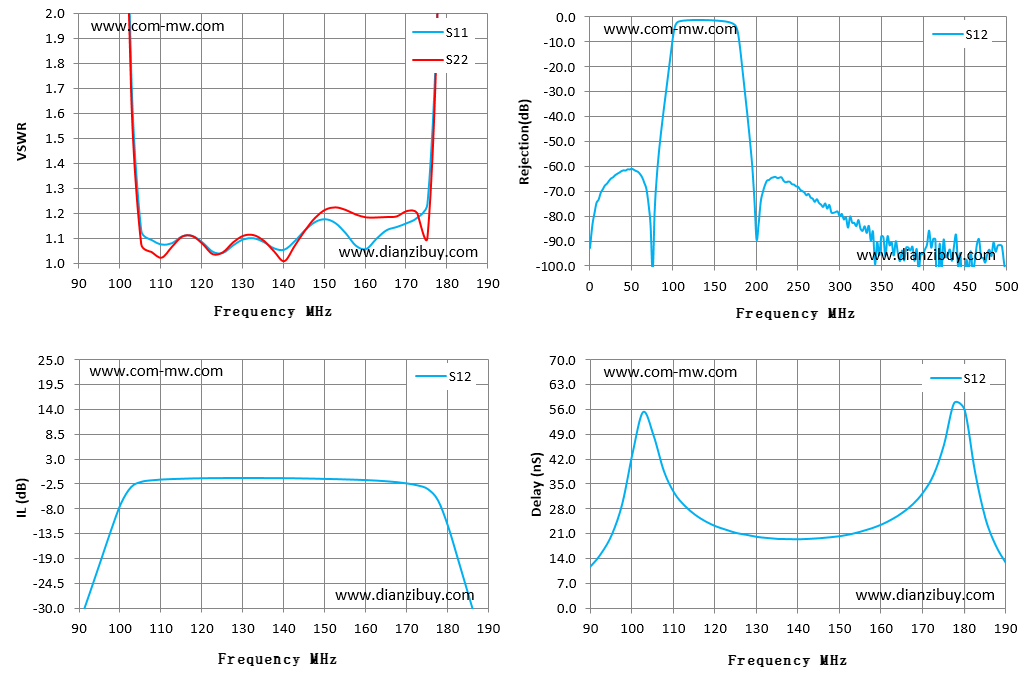

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 90 | 41.94 | 31.87 | -39.46 | -39.46 | 9.88 |
| 97 | 16.96 | 13.82 | -19.56 | -19.56 | 20.9 |
| 104 | 1.8 | 1.7 | -3.07 | -3.07 | 55.3 |
| 111 | 1.08 | 1.02 | -1.42 | -1.42 | 32.48 |
| 119 | 1.11 | 1.11 | -1.19 | -1.19 | 24.5 |
| 126 | 1.04 | 1.04 | -1.11 | -1.11 | 21.2 |
| 133 | 1.1 | 1.11 | -1.09 | -1.09 | 19.8 |
| 140 | 1.06 | 1.05 | -1.11 | -1.11 | 19.49 |
| 147 | 1.13 | 1.13 | -1.19 | -1.19 | 19.73 |
| 154 | 1.16 | 1.22 | -1.34 | -1.34 | 20.86 |
| 161 | 1.06 | 1.18 | -1.55 | -1.55 | 23.62 |
| 169 | 1.15 | 1.19 | -2.02 | -2.02 | 29.3 |
| 176 | 1.24 | 1.1 | -3.54 | -3.54 | 45.99 |
| 183 | 7.2 | 8.77 | -19.44 | -19.44 | 38.45 |
| 190 | 12.7 | 16.97 | -34.82 | -34.82 | 17.69 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
