通带频率800~2000MHz, DC-640MHz≥40dB, 2.35-5GHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 800 | ~ | 2000 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-640 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2.35-5 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

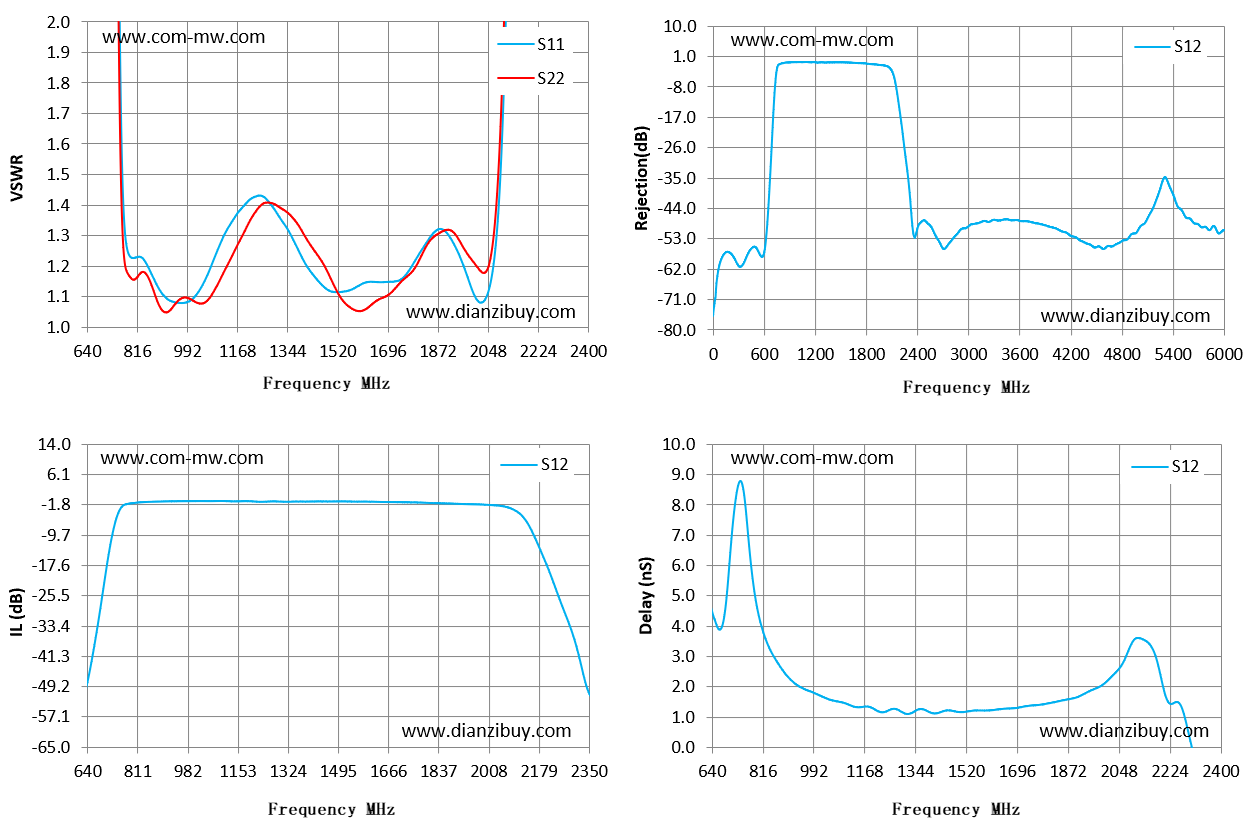

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 640 | 31.82 | 37.68 | -48.01 | -48.01 | 4.53 |
| 766 | 1.42 | 1.28 | -1.7 | -1.7 | 6.97 |
| 891 | 1.13 | 1.07 | -0.85 | -0.85 | 2.48 |
| 1017 | 1.1 | 1.08 | -0.72 | -0.72 | 1.71 |
| 1143 | 1.34 | 1.22 | -0.81 | -0.81 | 1.34 |
| 1269 | 1.42 | 1.41 | -0.82 | -0.82 | 1.28 |
| 1394 | 1.23 | 1.31 | -0.86 | -0.86 | 1.17 |
| 1520 | 1.11 | 1.11 | -0.82 | -0.82 | 1.19 |
| 1646 | 1.15 | 1.08 | -0.95 | -0.95 | 1.28 |
| 1771 | 1.19 | 1.17 | -1.11 | -1.11 | 1.41 |
| 1897 | 1.31 | 1.32 | -1.42 | -1.42 | 1.65 |
| 2023 | 1.08 | 1.18 | -1.8 | -1.8 | 2.35 |
| 2149 | 4.59 | 5.24 | -7.7 | -7.7 | 3.46 |
| 2274 | 19.61 | 18.7 | -31.24 | -31.24 | 1.05 |
| 2400 | 23.55 | 23.25 | -50.14 | -50.14 | -1.69 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
