通带频率 1190~1690MHz, DC-700MHz≥60dB, 2350-3450MHz≥65dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1190 | ~ | 1690 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 0.5dB带宽 | ≥500 | MHz | ||||
| 矩形系数 | 60dB/1dB | ≤2.3 | ||||
| 带外抑制 | DC-700 | MHz≥ | 60 | dB | ||
| 带外抑制 | 2350-3450 | MHz≥ | 65 | dB | ||
| 带外抑制 | 3550-5100 | MHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 同批次相位一致性 | ±3° |
| 同批次幅度一致性 | ±0.25dB |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+80℃设计保证 |
| 质量等级 | 工业级 |

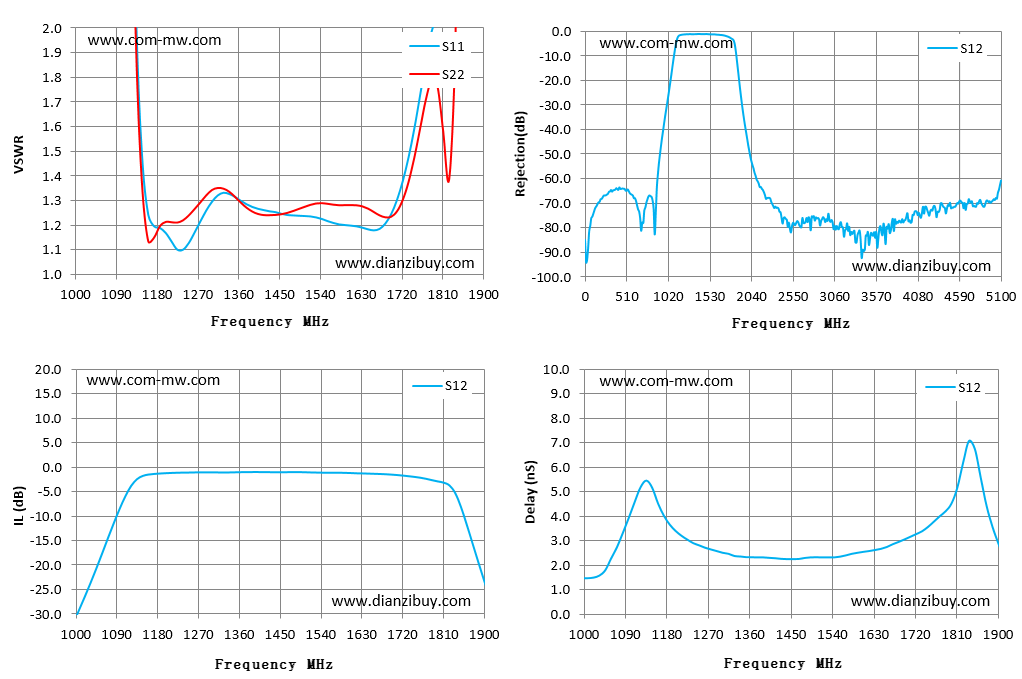

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1000 | 28.84 | 28.56 | -31.85 | -31.85 | 1.46 |
| 1064 | 17.00 | 16.12 | -17.53 | -17.53 | 2.28 |
| 1129 | 2.97 | 2.80 | -3.79 | -3.79 | 5.18 |
| 1193 | 1.19 | 1.19 | -1.26 | -1.26 | 3.66 |
| 1257 | 1.13 | 1.24 | -1.07 | -1.07 | 2.81 |
| 1321 | 1.32 | 1.35 | -1.05 | -1.05 | 2.47 |
| 1386 | 1.28 | 1.27 | -0.98 | -0.98 | 2.32 |
| 1450 | 1.25 | 1.24 | -1.01 | -1.01 | 2.25 |
| 1514 | 1.24 | 1.27 | -1.02 | -1.02 | 2.33 |
| 1579 | 1.21 | 1.28 | -1.11 | -1.11 | 2.40 |
| 1643 | 1.19 | 1.27 | -1.26 | -1.26 | 2.62 |
| 1707 | 1.24 | 1.23 | -1.50 | -1.50 | 3.05 |
| 1771 | 1.73 | 1.59 | -2.14 | -2.14 | 3.78 |
| 1836 | 2.27 | 1.38 | -3.69 | -3.69 | 6.19 |
| 1900 | 16.94 | 10.66 | -23.13 | -23.13 | 2.89 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
| 3 | 连接表贴器件的50欧姆微带线的宽度尽量接近、等于或大于滤波器端口焊盘的宽度 |
