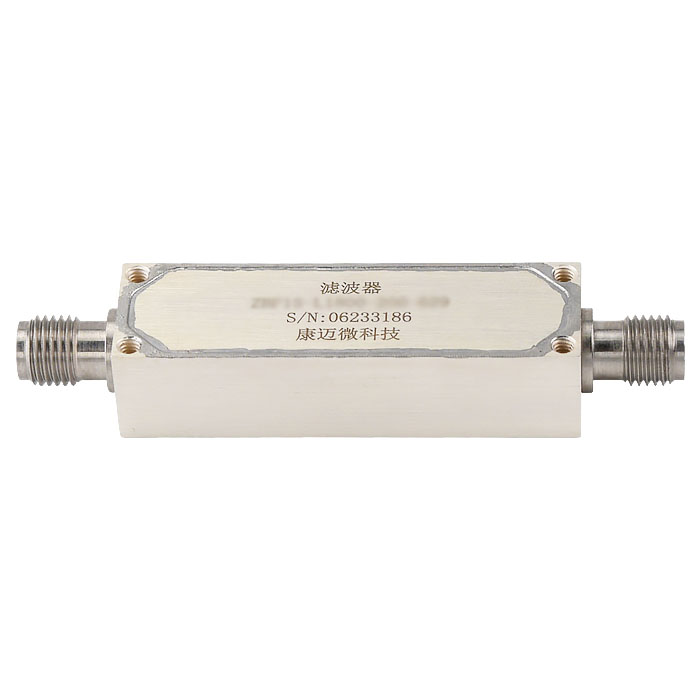

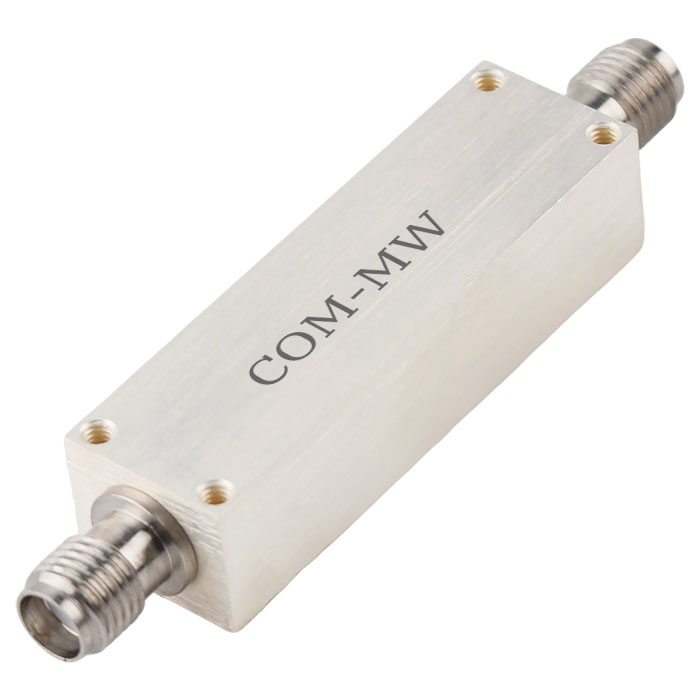

通带频率1429~1518MHz, DC-1300MHz≥40dB, 1700-5000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1429 | ~ | 1518 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1300 | MHz≥ | 40 | dB | ||
| 带外抑 | 1700-5000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

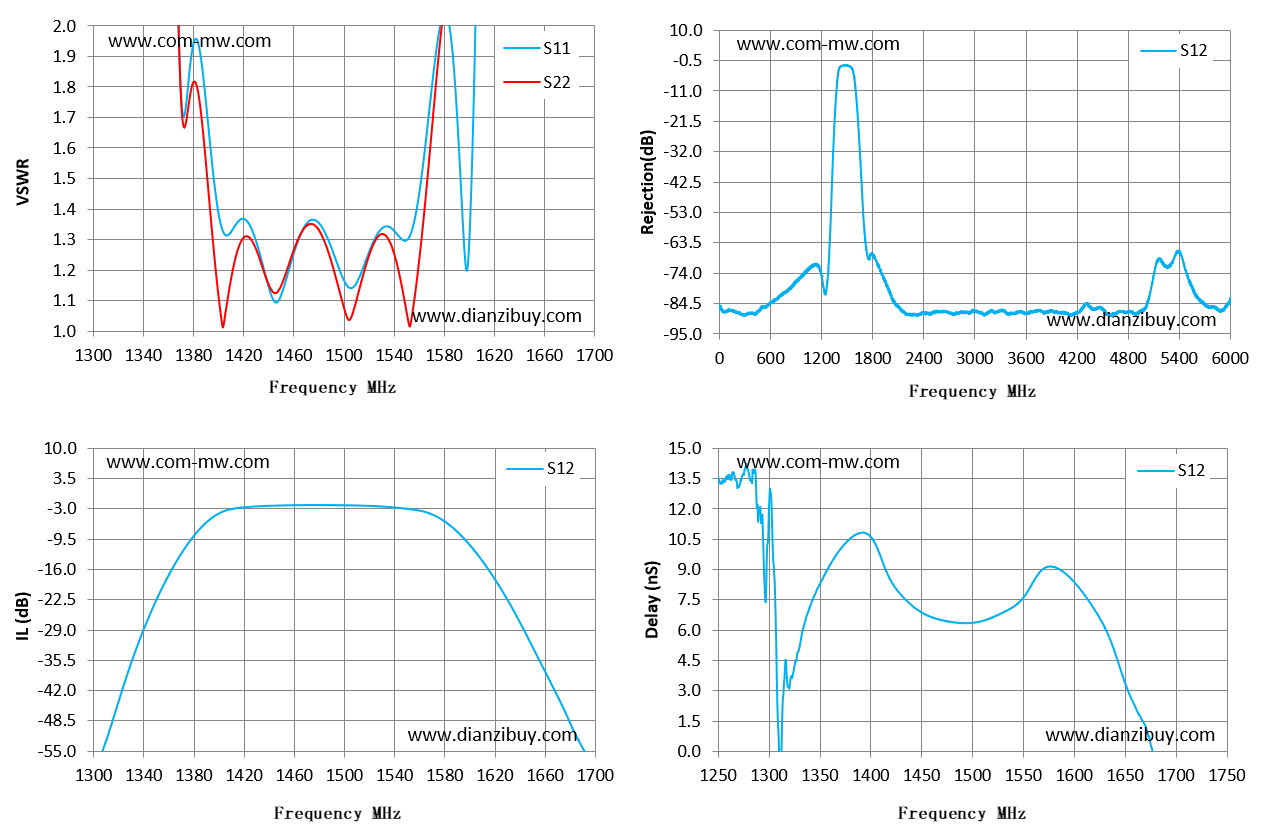

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1300 | 35.1 | 36.41 | -60.19 | -60.19 | 11.84 |
| 1329 | 24.21 | 22.61 | -36.77 | -36.77 | 4.96 |
| 1357 | 6.87 | 6.56 | -18.87 | -18.87 | 8.93 |
| 1386 | 1.9 | 1.72 | -6.97 | -6.97 | 10.74 |
| 1414 | 1.35 | 1.25 | -2.85 | -2.85 | 9.07 |
| 1443 | 1.11 | 1.13 | -2.32 | -2.32 | 7.13 |
| 1471 | 1.36 | 1.35 | -2.18 | -2.18 | 6.48 |
| 1500 | 1.17 | 1.08 | -2.23 | -2.23 | 6.36 |
| 1529 | 1.33 | 1.32 | -2.47 | -2.47 | 6.84 |
| 1557 | 1.37 | 1.13 | -3.23 | -3.23 | 8.15 |
| 1586 | 1.96 | 2.16 | -6.86 | -6.86 | 9 |
| 1614 | 4.32 | 6.36 | -15.6 | -15.6 | 7.48 |
| 1643 | 12.82 | 16.72 | -28.93 | -28.93 | 4.43 |
| 1671 | 17.61 | 23.53 | -43.58 | -43.58 | 1.12 |
| 1700 | 20.56 | 28.07 | -58.49 | -58.49 | -4.22 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
