通带频率1.5~30MHz, DC-1MHz≥40dB, 40-150MHz≥40dB, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1.5 | ~ | 30 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-1 | MHz≥ | 40 | dB | ||
| 带外抑制 | 40-150 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

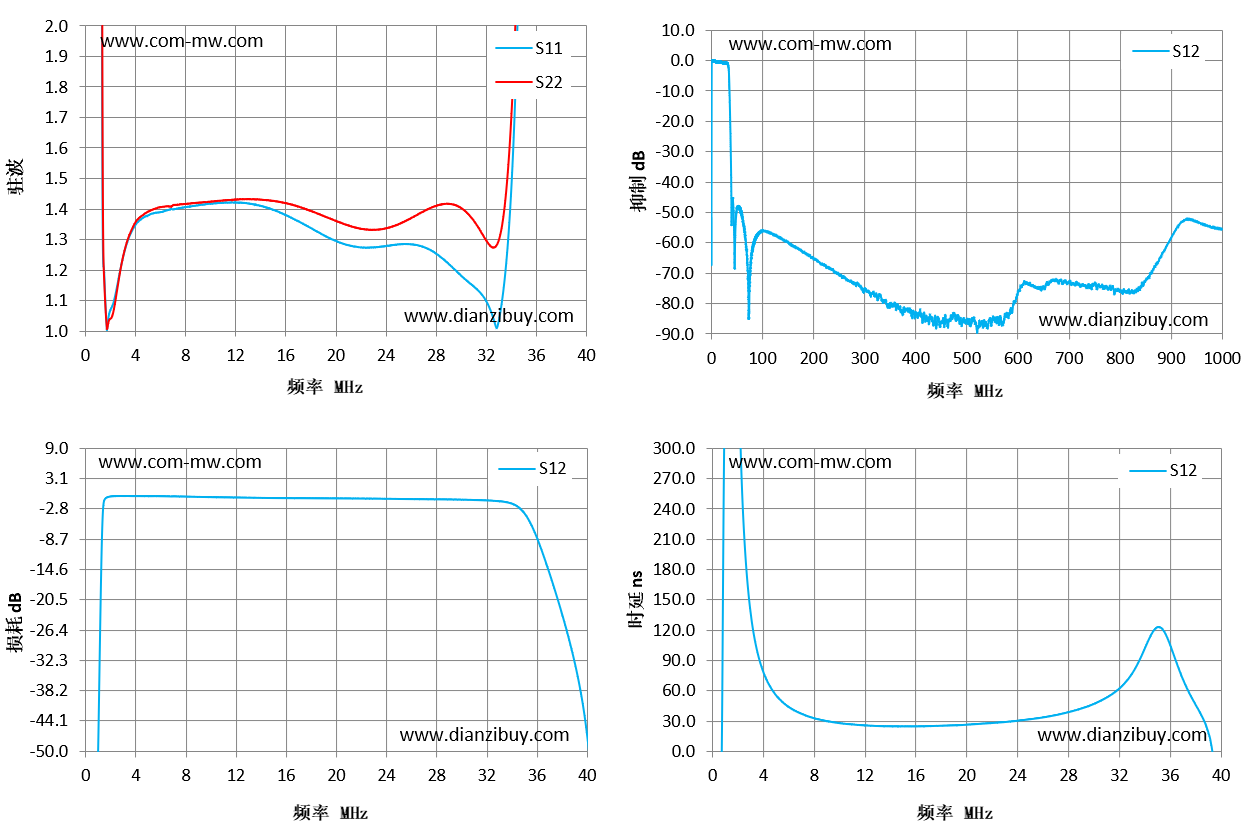

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 234.34 | 182.49 | -51.59 | -204.51 |
| 1.02 | 185 | 60 | -42.1 | 425 |
| 1.17 | 19 | 20.8 | -19.9 | 673 |
| 1.34 | 1.61 | 1.99 | -3.37 | 947 |
| 1.5 | 1.16 | 1.14 | -0.84 | 927 |
| 3 | 1.24 | 1.24 | -0.28 | 134.22 |
| 9 | 1.41 | 1.42 | -0.46 | 29.93 |
| 14 | 1.41 | 1.43 | -0.65 | 24.92 |
| 17 | 1.36 | 1.41 | -0.71 | 25.17 |
| 20 | 1.3 | 1.36 | -0.75 | 26.56 |
| 26 | 1.28 | 1.37 | -0.88 | 33.84 |
| 29 | 1.22 | 1.42 | -0.96 | 42.66 |
| 31 | 1.15 | 1.36 | -1.06 | 53.65 |
| 34 | 1.48 | 1.71 | -1.81 | 103.39 |
| 37 | 20.61 | 6.75 | -15.56 | 70.31 |
| 40 | 55.12 | 6.73 | -47.32 | -244.94 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
