通带频率1.5~30MHz, DC-1MHz≥40dB, 40-150MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1.5 | ~ | 30 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1.2 | dB | ||
| 带外抑制 | DC-1 | MHz≥ | 40 | dB | ||
| 带外抑制 | 40-150 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |

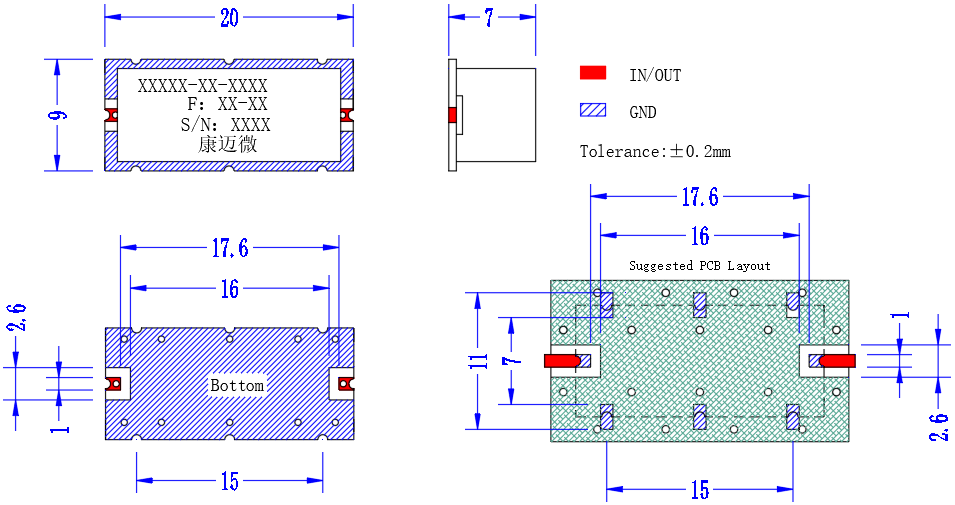

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

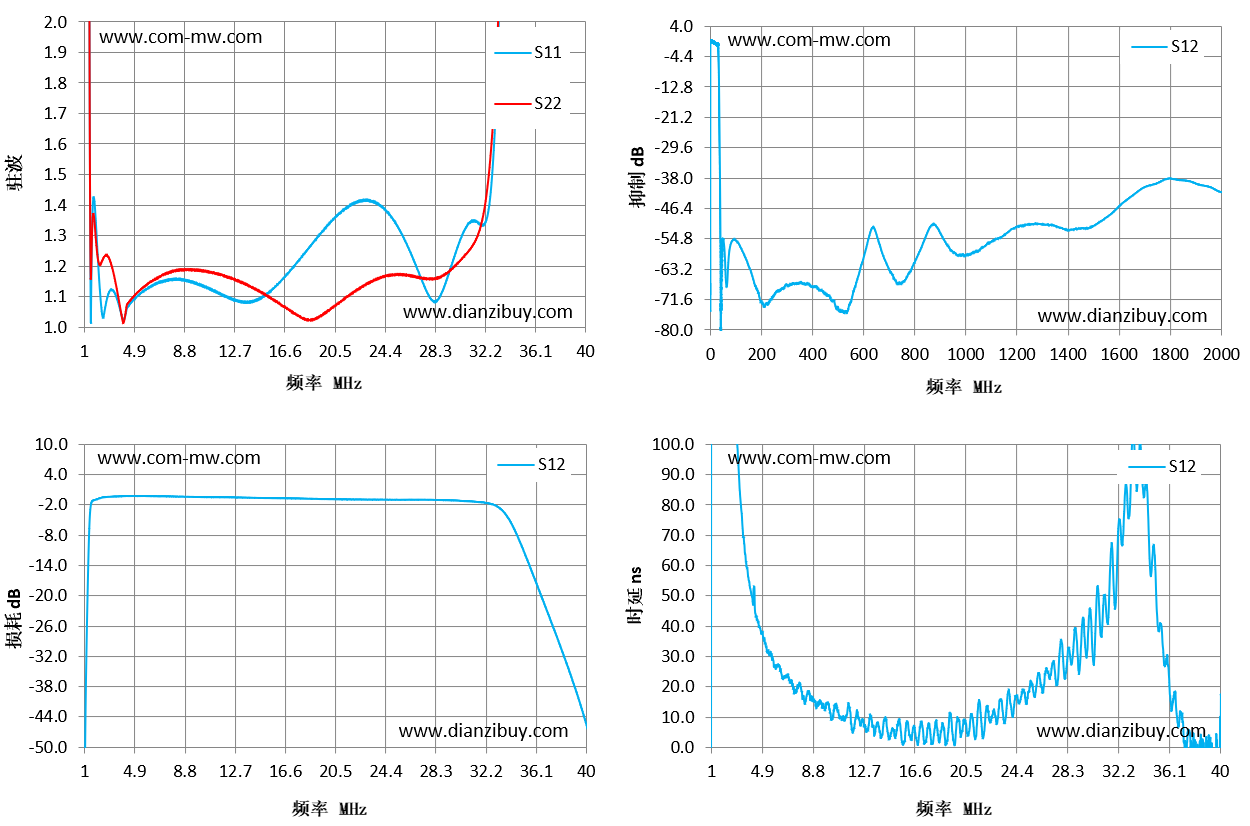

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1 | 1172.17 | 37.9 | -56.59 | 69.04 |
| 4 | 1.02 | 1.02 | -0.19 | 52.41 |
| 7 | 1.15 | 1.17 | -0.23 | 22.44 |
| 9 | 1.15 | 1.19 | -0.33 | 14.26 |
| 12 | 1.1 | 1.17 | -0.42 | 7.86 |
| 15 | 1.1 | 1.11 | -0.57 | 5.84 |
| 18 | 1.23 | 1.03 | -0.7 | 1.66 |
| 21 | 1.38 | 1.09 | -0.83 | 10.12 |
| 23 | 1.42 | 1.14 | -0.9 | 11.03 |
| 26 | 1.28 | 1.17 | -0.92 | 23.27 |
| 29 | 1.13 | 1.17 | -0.99 | 35.47 |
| 32 | 1.33 | 1.36 | -1.46 | 48.5 |
| 34 | 3.95 | 3.19 | -4.87 | 89.27 |
| 37 | 31.33 | 5.77 | -23.4 | 11.42 |
| 40 | 51.34 | 6.35 | -45.47 | 10.14 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
