通带频率 135-165MHz, 120&180MHz≥30dB, DC-110MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 135 | - | 165 | MHz |
| 中心损耗 | / | / | 2.0 | dB | ||
| 3dB带宽 | 30-35 | MHz | dB | |||
| 带外抑制 | 120&180 | MHz≥ | 30 | dB | ||
| 带外抑制 | DC-110 | MHz≥ | 40 | dB | ||
| 带外抑制 | 190-300 | MHz≥ | 40 | dB | ||
| 通带驻波 | 135-165 | MHz | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

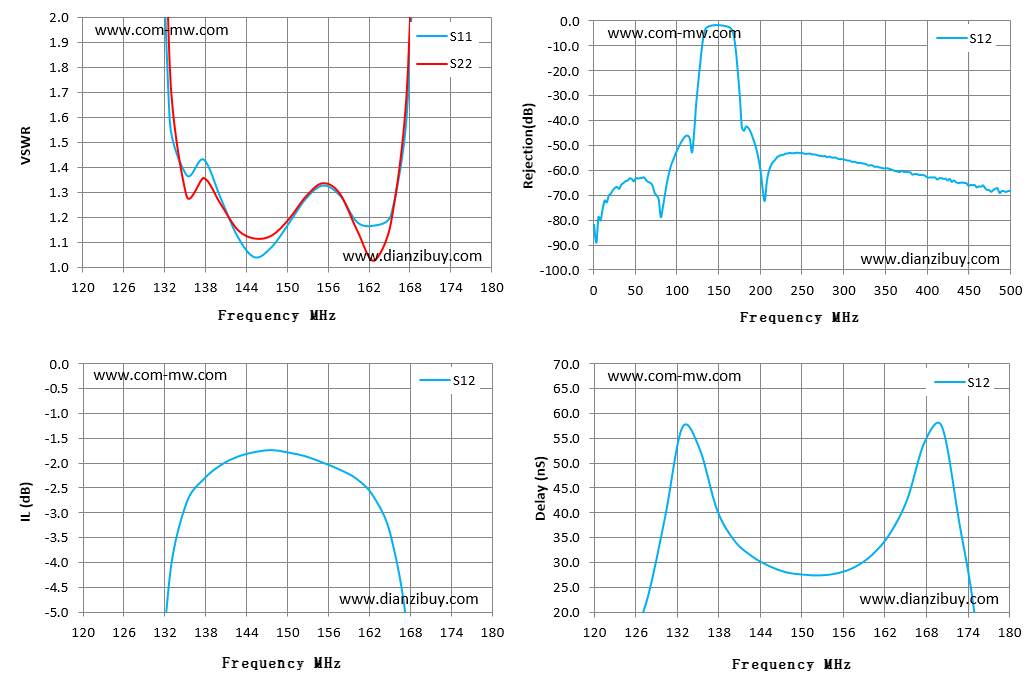

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 120 | 47.54 | 69.49 | -52.94 | -52.94 | -25.39 |
| 124 | 25.42 | 37.33 | -33.71 | -33.71 | -4.33 |
| 129 | 9.58 | 13.05 | -16.79 | -16.79 | 23.07 |
| 133 | 1.59 | 1.82 | -4.34 | -4.34 | 57.24 |
| 137 | 1.37 | 1.29 | -2.80 | -2.80 | 52.86 |
| 141 | 1.28 | 1.25 | -2.04 | -2.04 | 34.45 |
| 146 | 1.04 | 1.12 | -1.77 | -1.77 | 29.33 |
| 150 | 1.08 | 1.13 | -1.73 | -1.73 | 28.04 |
| 154 | 1.27 | 1.28 | -1.86 | -1.86 | 27.42 |
| 159 | 1.29 | 1.29 | -2.13 | -2.13 | 29.15 |
| 163 | 1.17 | 1.03 | -2.68 | -2.68 | 35.81 |
| 167 | 1.21 | 1.18 | -3.48 | -3.48 | 42.69 |
| 171 | 4.20 | 4.34 | -11.30 | -11.30 | 57.48 |
| 176 | 16.29 | 15.16 | -30.34 | -30.34 | 16.43 |
| 180 | 24.17 | 21.34 | -42.84 | -42.84 | -25.18 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
