通带频率 1437.5~1562.5MHz, DC-1.2GHz≥50dBc, 1.85-4GHz≥50dBc, 微带圆针
要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1437.5 | ~ | 1562.5 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 0.4 | dB | ||
| 带外抑制 | DC-1.2 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 1.85-4 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.5 |

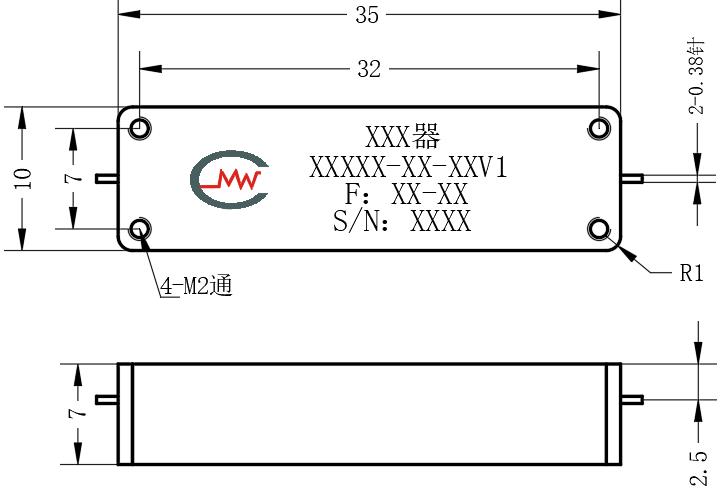

| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 时延波动 | ≤0.3ns(任意1mhz小于等于0.1ns) |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+80℃设计保证 |
| 质量等级 | 工业级 |

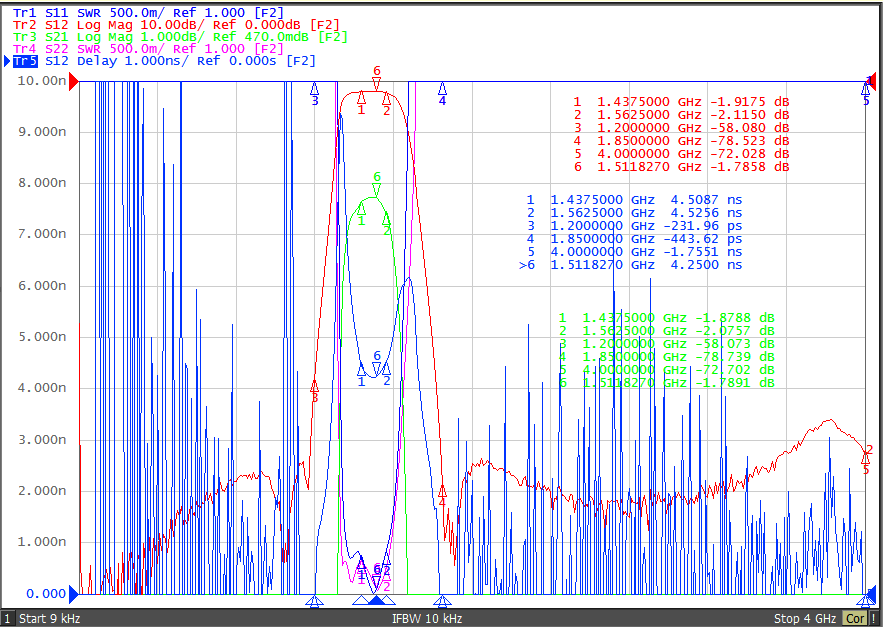

| Frequency GHz | S11 VSWR | S21 IL dB | S21 GD ns |
| 1.20 | 35.95 | -57.27 | -3.35 |
| 1.24 | 27.81 | -39.18 | 1.71 |
| 1.29 | 9.45 | -18.48 | 4.54 |
| 1.33 | 2.46 | -5.20 | 8.32 |
| 1.37 | 1.18 | -1.97 | 6.47 |
| 1.41 | 1.36 | -1.73 | 4.82 |
| 1.46 | 1.11 | -1.50 | 4.30 |
| 1.50 | 1.10 | -1.49 | 4.16 |
| 1.54 | 1.18 | -1.63 | 4.19 |
| 1.59 | 1.41 | -1.97 | 4.60 |
| 1.63 | 1.27 | -2.37 | 5.82 |
| 1.67 | 3.27 | -5.97 | 7.71 |
| 1.71 | 9.81 | -17.67 | 5.00 |
| 1.76 | 19.24 | -34.81 | 3.13 |
| 1.80 | 27.34 | -50.00 | 1.87 |



| 1 | 清洗产品表面,请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况,订货前与我们协商。 |
提供技术要求,工程师 1 个工作日内响应。
