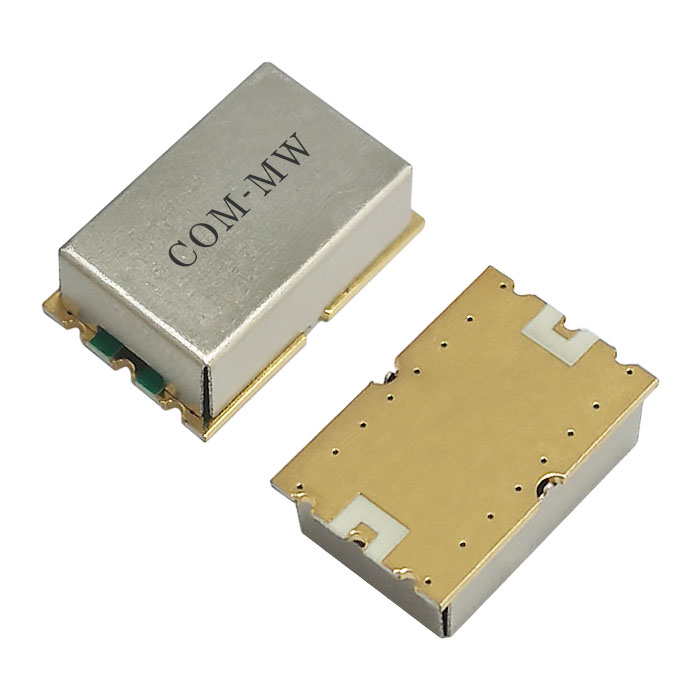

通带频率 1350~1650MHz, DC-1150MHz≥45dBc, 1850-3000MHz≥45dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1350 | ~ | 1650 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带内平坦度 | ＜0.2 | （峰峰值） | dB | |||
| 带外抑制 | DC-1150 | MHz≥ | 45 | dBc | ||
| 带外抑制 | 1850-3000 | MHz≥ | 45 | dBc | ||
| 通带驻波 | / | / | 1.5 |

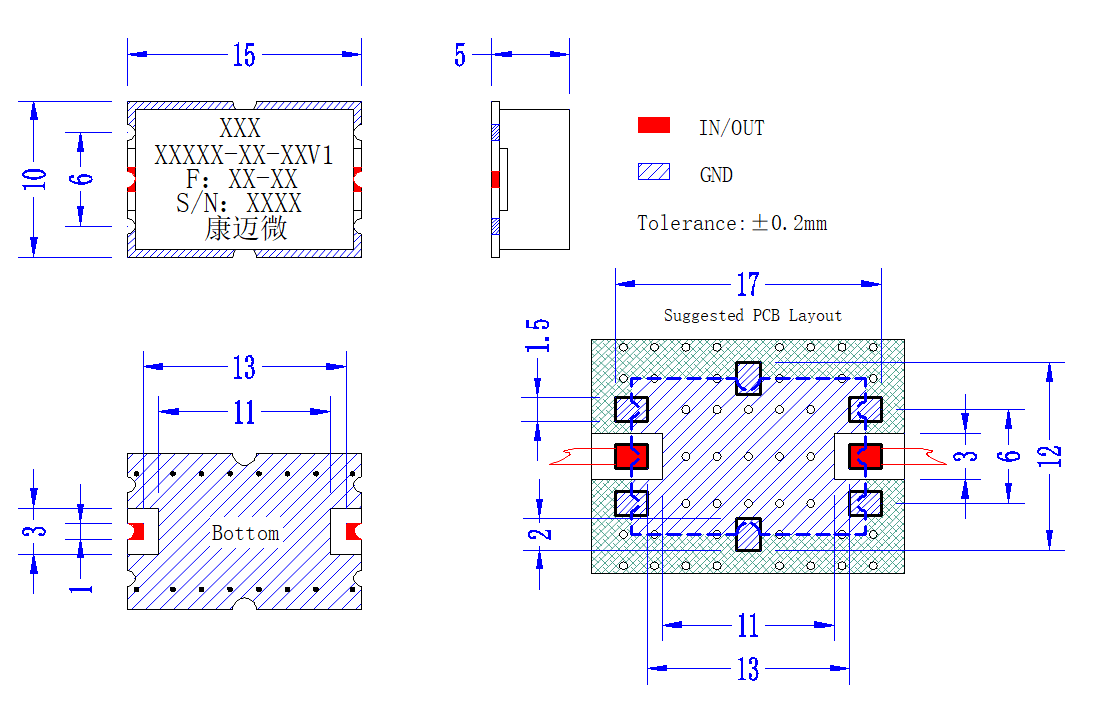

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+85℃设计保证 |
| 质量等级 | 工业级 |

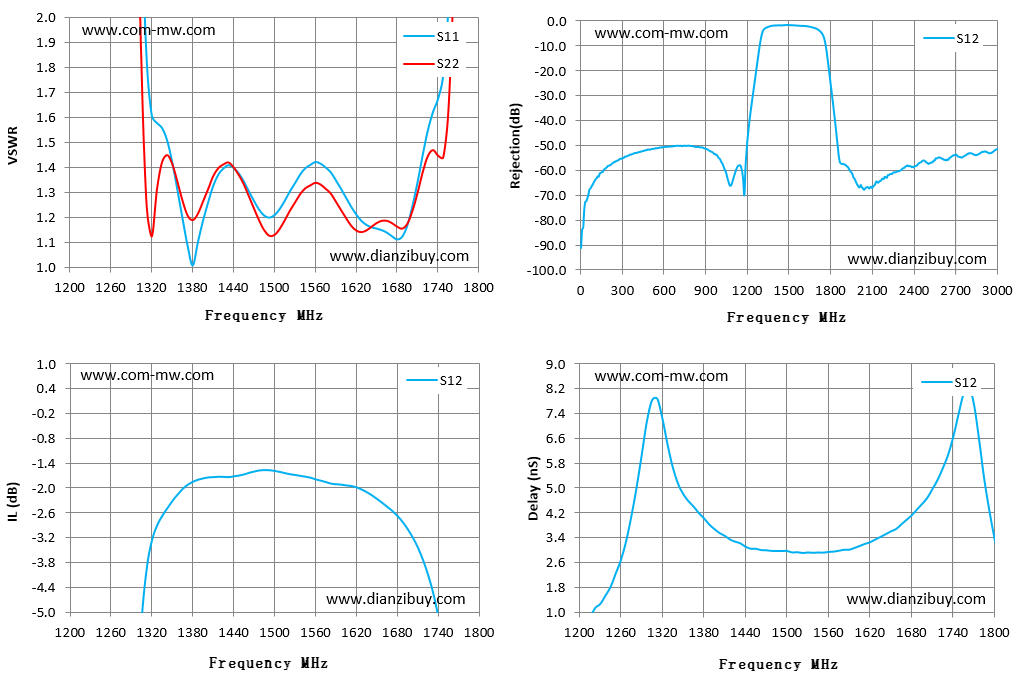

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1200 | 36.86 | 28.89 | -53.17 | -53.17 | -3.71 |
| 1243 | 23.68 | 18.74 | -30.38 | -30.38 | 1.53 |
| 1286 | 7.73 | 6.03 | -12.12 | -12.12 | 5.00 |
| 1329 | 1.58 | 1.31 | -2.90 | -2.90 | 6.38 |
| 1371 | 1.20 | 1.27 | -2.03 | -2.03 | 4.40 |
| 1414 | 1.33 | 1.36 | -1.75 | -1.75 | 3.46 |
| 1457 | 1.34 | 1.33 | -1.68 | -1.68 | 3.04 |
| 1500 | 1.20 | 1.13 | -1.58 | -1.58 | 2.97 |
| 1543 | 1.37 | 1.29 | -1.72 | -1.72 | 2.91 |
| 1586 | 1.38 | 1.29 | -1.91 | -1.91 | 3.01 |
| 1629 | 1.19 | 1.14 | -2.05 | -2.05 | 3.34 |
| 1671 | 1.14 | 1.19 | -2.47 | -2.47 | 3.82 |
| 1714 | 1.34 | 1.30 | -3.47 | -3.47 | 4.96 |
| 1757 | 2.04 | 1.62 | -7.30 | -7.30 | 8.02 |
| 1800 | 8.51 | 6.96 | -21.83 | -21.83 | 4.26 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
