通带频率1480~1520MHz, DC-1320MHz≥40dB, 1640-4000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1480 | ~ | 1520 | MHz |
| 通带损耗 | / | / | 2.8 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-1320 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1640-4000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

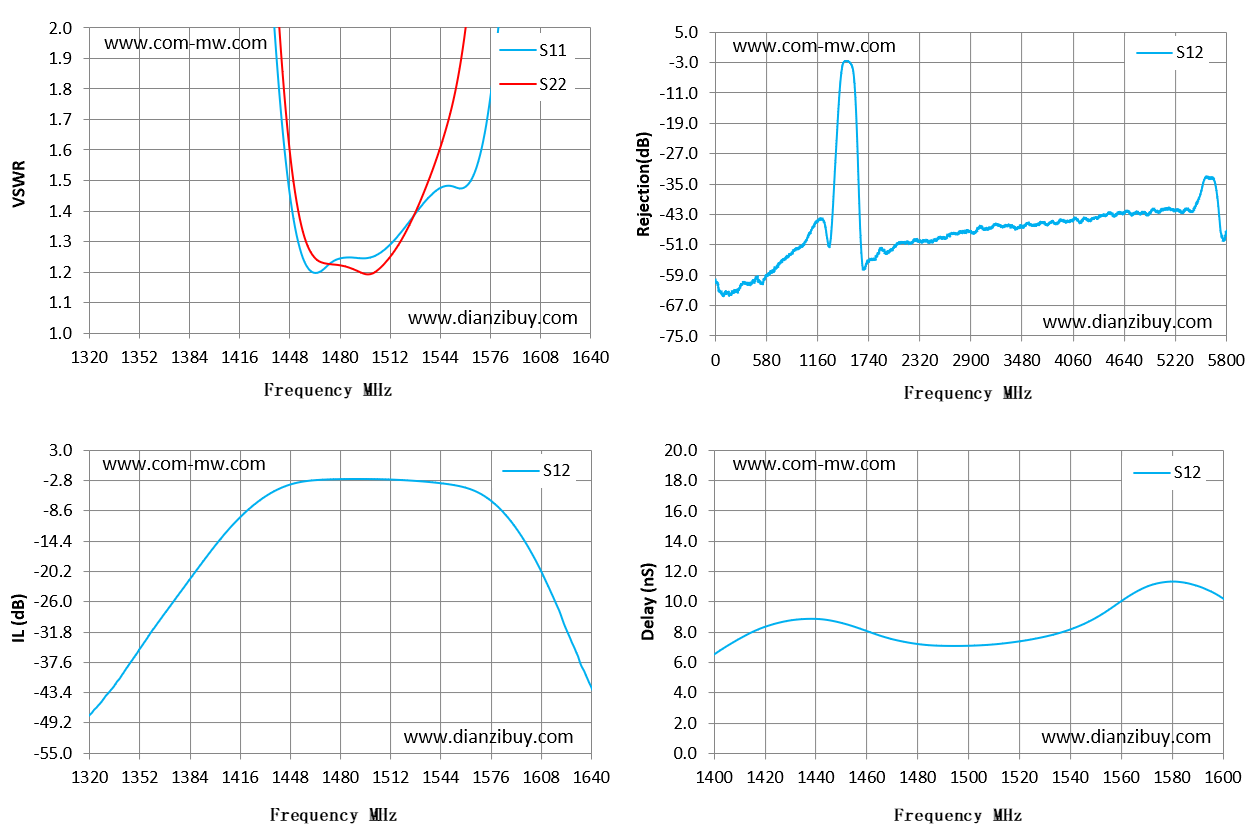

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1320 | 10.87 | 21.6 | -47.92 | 5.04 |
| 1343 | 10.53 | 19.56 | -39.25 | 3.67 |
| 1366 | 10.19 | 16.16 | -29.3 | 3.81 |
| 1389 | 8.36 | 11.55 | -19.89 | 5.18 |
| 1411 | 5.19 | 6.54 | -11.59 | 7.59 |
| 1434 | 2.39 | 2.76 | -5.62 | 8.83 |
| 1457 | 1.25 | 1.33 | -3.03 | 8.28 |
| 1480 | 1.24 | 1.22 | -2.58 | 7.22 |
| 1503 | 1.25 | 1.2 | -2.58 | 7.1 |
| 1526 | 1.37 | 1.36 | -2.87 | 7.53 |
| 1549 | 1.48 | 1.68 | -3.54 | 8.77 |
| 1571 | 1.6 | 2.67 | -5.59 | 11.01 |
| 1594 | 2.88 | 7.49 | -12.63 | 10.82 |
| 1617 | 5.97 | 16.08 | -25.75 | 7.25 |
| 1640 | 10.36 | 24.5 | -42.12 | -0.88 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
