通带频率1250~1750MHz, DC-1000MHz≥40dB, 2010-4000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1250 | ~ | 1750 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1000 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2010-4000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

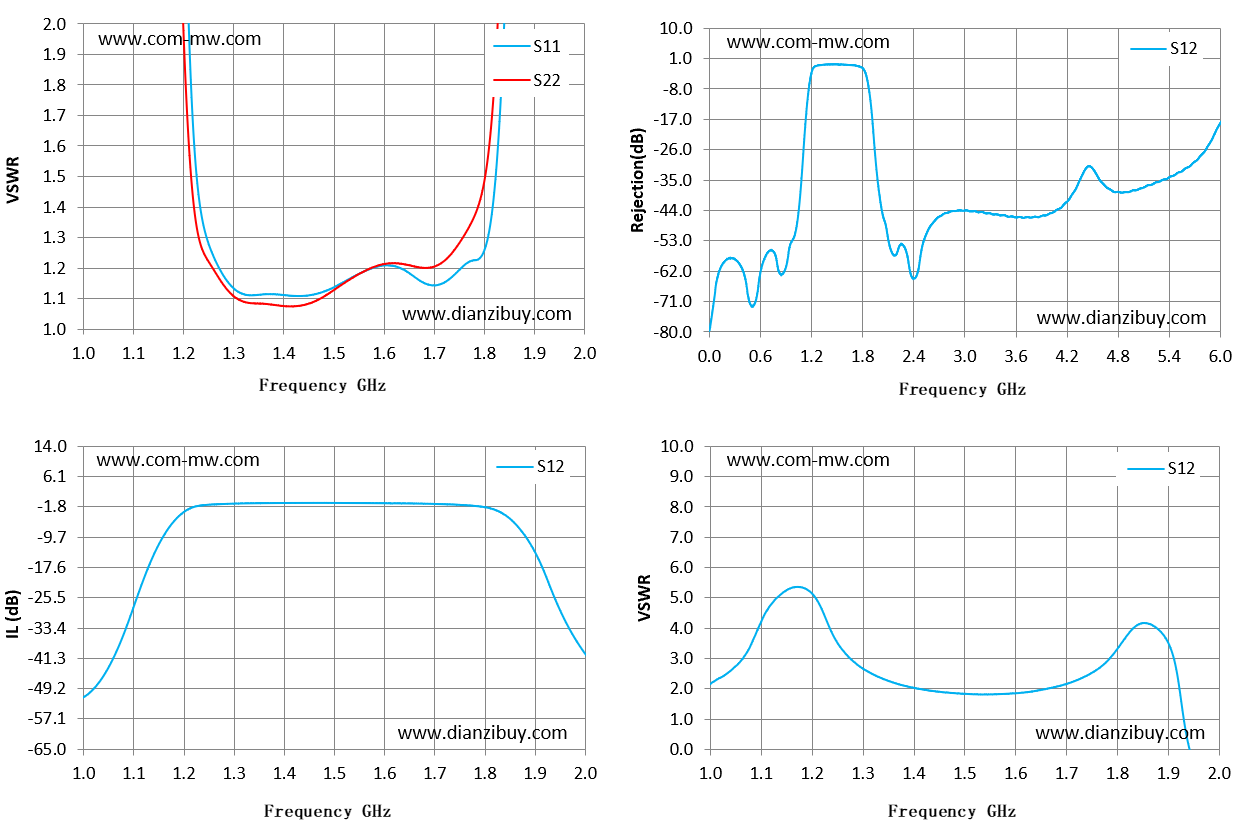

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 驻波 |
|---|---|---|---|---|
| 1 | 33.75 | 50.47 | -51.46 | 2.16 |
| 1.07 | 28.11 | 23.2 | -38.22 | 3.15 |
| 1.14 | 12.23 | 7.55 | -14.31 | 5.13 |
| 1.21 | 2.04 | 1.63 | -2.36 | 4.93 |
| 1.29 | 1.15 | 1.12 | -0.99 | 2.78 |
| 1.36 | 1.11 | 1.08 | -0.82 | 2.2 |
| 1.43 | 1.11 | 1.08 | -0.77 | 1.94 |
| 1.5 | 1.14 | 1.13 | -0.77 | 1.83 |
| 1.57 | 1.2 | 1.2 | -0.82 | 1.82 |
| 1.64 | 1.19 | 1.21 | -0.9 | 1.93 |
| 1.71 | 1.15 | 1.21 | -1.07 | 2.22 |
| 1.79 | 1.23 | 1.41 | -1.69 | 3.09 |
| 1.86 | 3.12 | 4.08 | -6.09 | 4.16 |
| 1.93 | 13.1 | 14.28 | -22.73 | 1.02 |
| 2 | 33.53 | 24.24 | -40.18 | -1.72 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
