通带频率1250~1750MHz, DC-990MHz≥40dB, 2010-3600MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1250 | ~ | 1750 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-990 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2010-3600 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

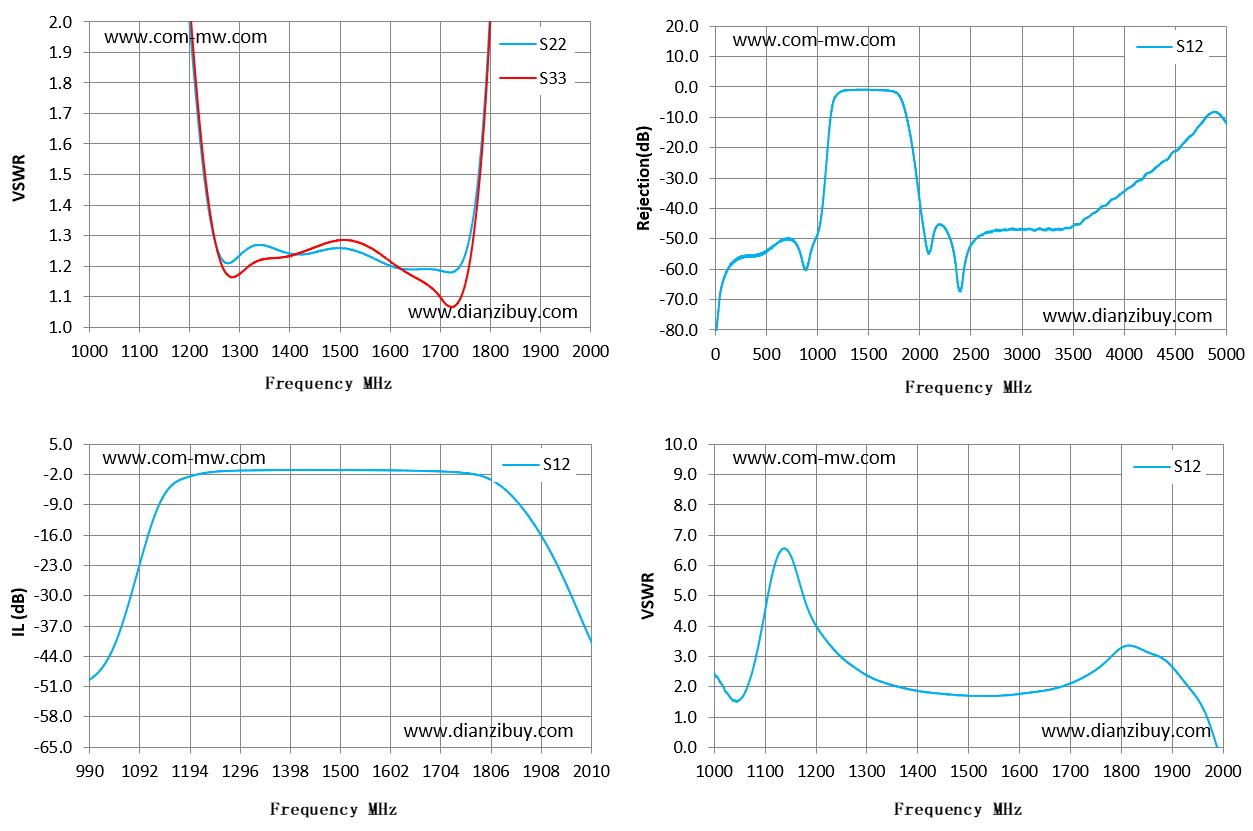

| Frequency MHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 驻波 |
|---|---|---|---|---|
| 1000 | 31.63 | 21.35 | -48.57 | 2.45 |
| 1071 | 15.22 | 16.95 | -31.09 | 2.27 |
| 1143 | 3.29 | 5.14 | -6.46 | 6.52 |
| 1214 | 1.73 | 1.78 | -1.87 | 3.67 |
| 1286 | 1.21 | 1.16 | -1.11 | 2.52 |
| 1357 | 1.26 | 1.22 | -0.99 | 2.02 |
| 1429 | 1.24 | 1.25 | -0.95 | 1.8 |
| 1500 | 1.26 | 1.28 | -0.96 | 1.7 |
| 1571 | 1.22 | 1.25 | -1.01 | 1.71 |
| 1643 | 1.19 | 1.17 | -1.11 | 1.85 |
| 1714 | 1.18 | 1.07 | -1.33 | 2.21 |
| 1786 | 1.68 | 1.64 | -2.31 | 3.09 |
| 1857 | 5.82 | 5.39 | -7.96 | 3.1 |
| 1929 | 12.41 | 9.85 | -20.25 | 2.06 |
| 2000 | 13.8 | 10.82 | -38.01 | -0.52 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
