通带频率1200~1800MHz, DC-960MHz≥40dBc, 2160-5000MHz≥40dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1200 | ~ | 1800 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-960 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 2160-5000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 |

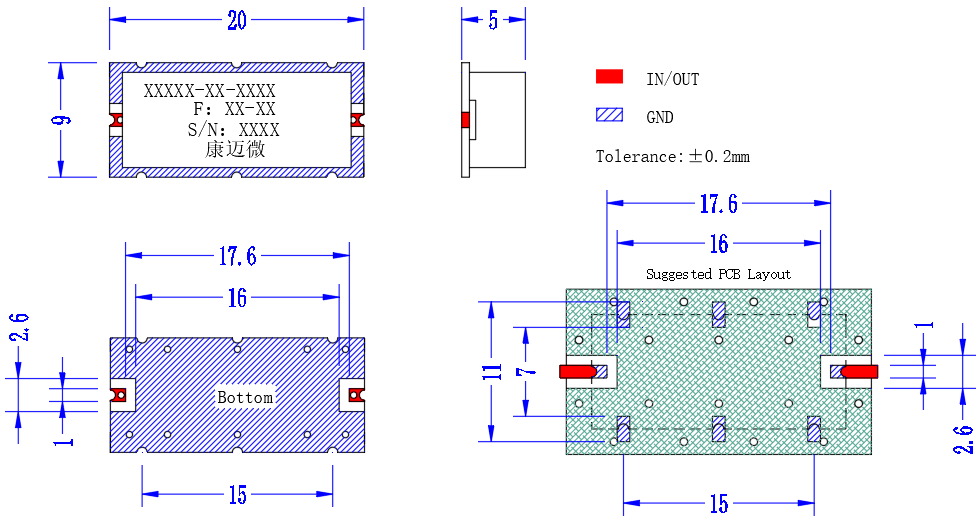

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

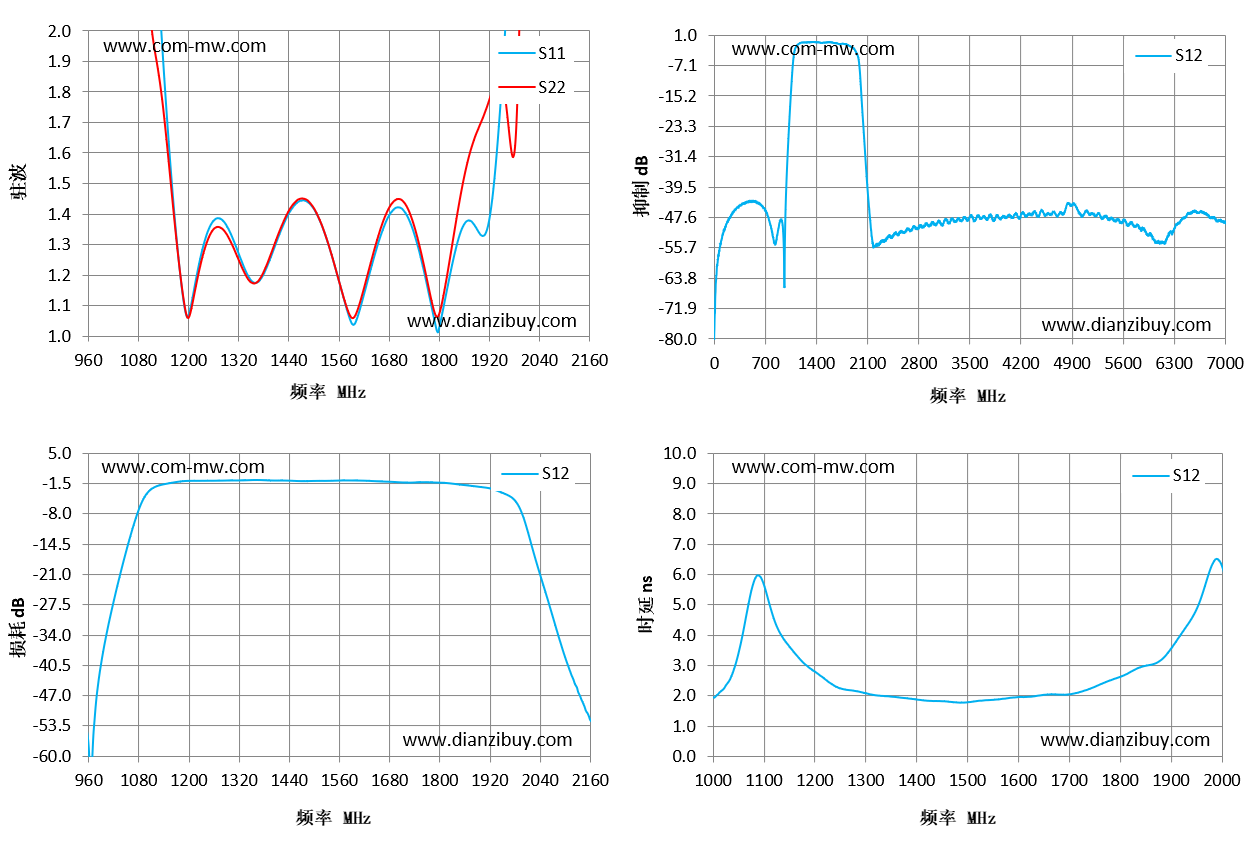

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 960 | 37 | 27.88 | -59.2 | 17.73 |
| 1046 | 19.99 | 11.64 | -17.12 | 3.16 |
| 1131 | 2.13 | 1.85 | -1.93 | 4.12 |
| 1217 | 1.16 | 1.14 | -0.97 | 2.6 |
| 1303 | 1.33 | 1.3 | -0.9 | 2.06 |
| 1389 | 1.23 | 1.24 | -0.89 | 1.89 |
| 1474 | 1.45 | 1.45 | -1.04 | 1.78 |
| 1560 | 1.19 | 1.19 | -0.92 | 1.87 |
| 1646 | 1.26 | 1.28 | -1.05 | 2.01 |
| 1731 | 1.38 | 1.4 | -1.36 | 2.16 |
| 1817 | 1.13 | 1.17 | -1.45 | 2.73 |
| 1903 | 1.33 | 1.7 | -2.34 | 3.57 |
| 1989 | 3.27 | 1.77 | -6.25 | 6.49 |
| 2074 | 15.81 | 15.44 | -31.15 | 1.94 |
| 2160 | 17.71 | 23.73 | -52.23 | 3.41 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
