通带频率1350~1700MHz, DC-1210MHz≥40dB, 1890-5800MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1350 | ~ | 1700 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1210 | MHz≥ | 40 | dB | ||
| 带外抑 | 1890-5800 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

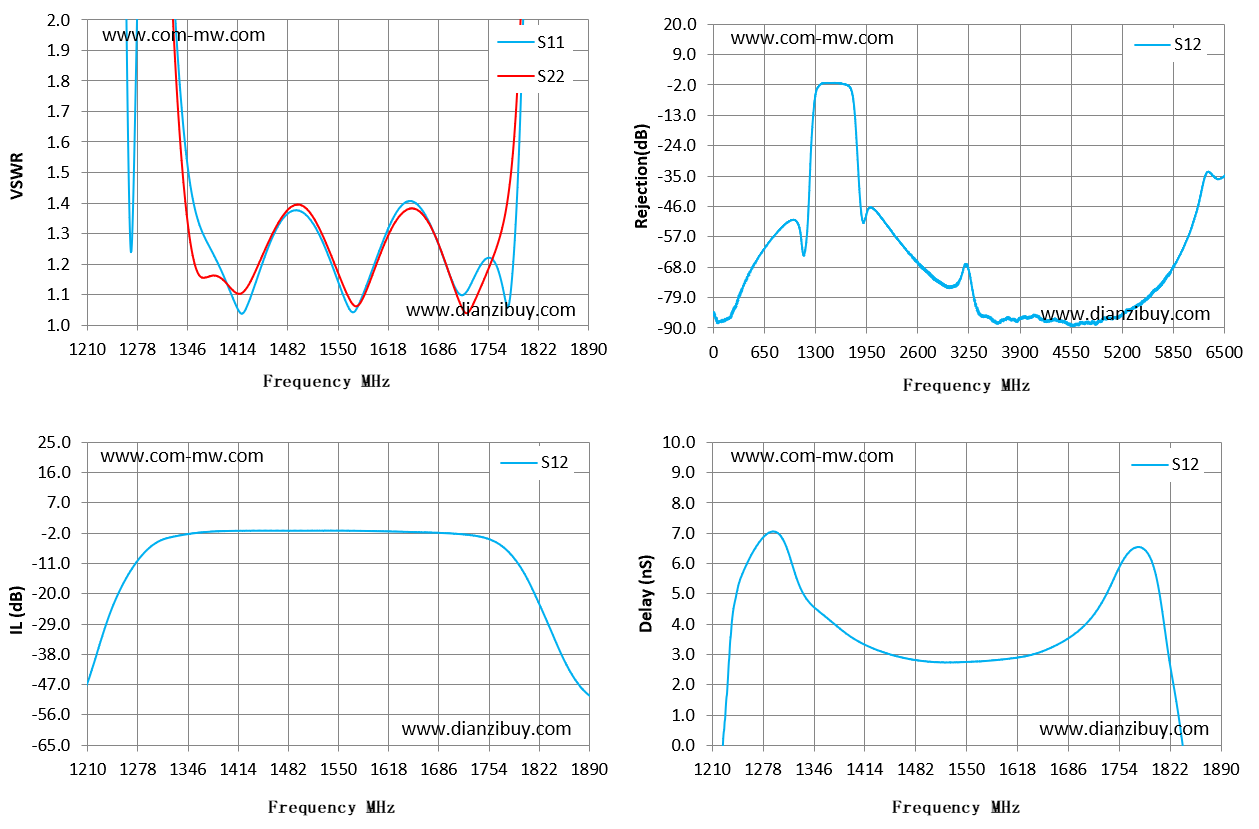

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1210 | 29.47 | 33.82 | -46.46 | -46.46 | -5.12 |
| 1259 | 3.2 | 9.54 | -16.86 | -16.86 | 6.1 |
| 1307 | 3.09 | 3.27 | -4.39 | -4.39 | 6.7 |
| 1356 | 1.38 | 1.2 | -1.97 | -1.97 | 4.35 |
| 1404 | 1.11 | 1.12 | -1.33 | -1.33 | 3.46 |
| 1453 | 1.24 | 1.26 | -1.28 | -1.28 | 2.97 |
| 1501 | 1.37 | 1.39 | -1.28 | -1.28 | 2.76 |
| 1550 | 1.14 | 1.17 | -1.27 | -1.27 | 2.75 |
| 1599 | 1.19 | 1.18 | -1.39 | -1.39 | 2.84 |
| 1647 | 1.41 | 1.38 | -1.64 | -1.64 | 3.06 |
| 1696 | 1.2 | 1.2 | -2.01 | -2.01 | 3.71 |
| 1744 | 1.2 | 1.13 | -3.15 | -3.15 | 5.35 |
| 1793 | 1.42 | 1.76 | -10.84 | -10.84 | 6.31 |
| 1841 | 9.08 | 6.9 | -32.46 | -32.46 | -0.44 |
| 1890 | 17.53 | 12.7 | -50.18 | -50.18 | -5.77 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
