通带频率1350~1700MHz, DC-1210MHz≥40dB, 1890-6000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1350 | ~ | 1700 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1210 | MHz≥ | 40 | dB | ||
| 带外抑 | 1890-6000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

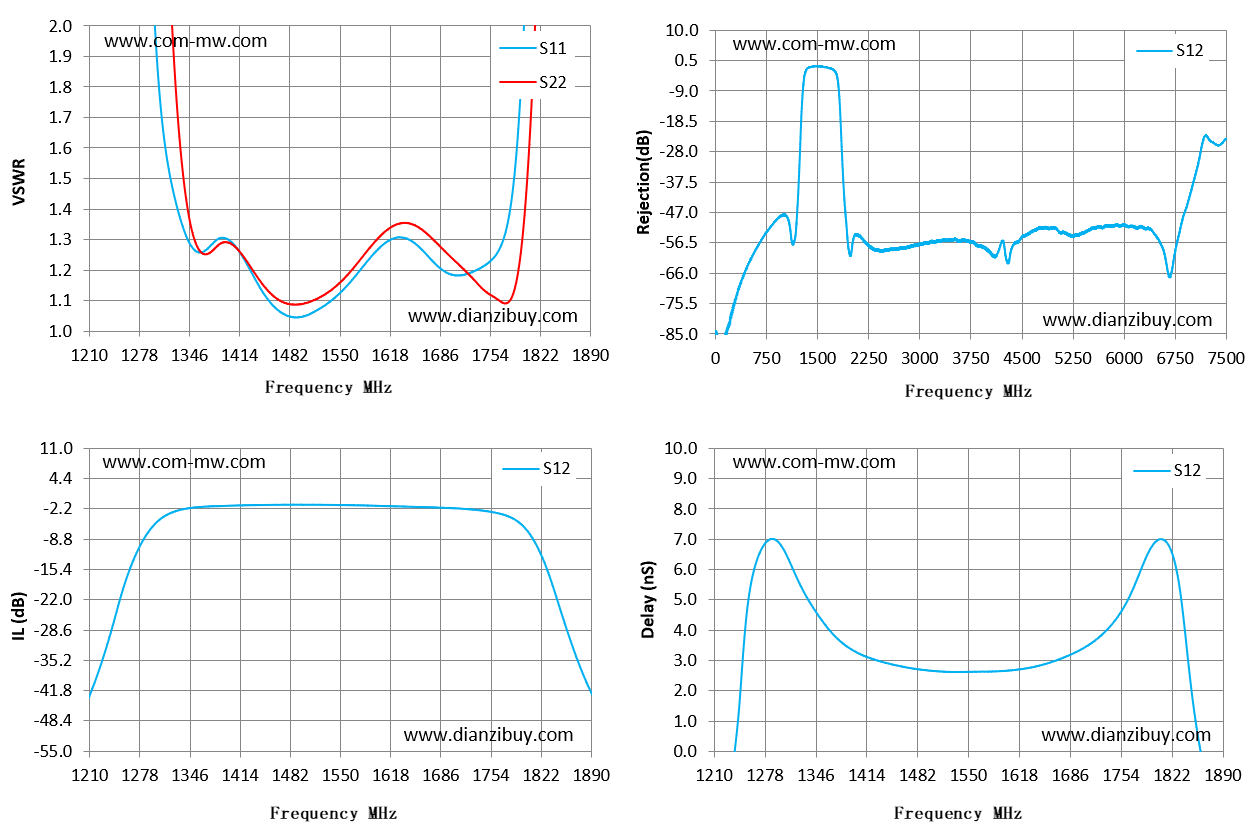

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1210 | 19.31 | 26.34 | -42.96 | -42.96 | -2.7 |
| 1259 | 6.49 | 13.13 | -17.79 | -17.79 | 5.5 |
| 1307 | 1.74 | 3.1 | -4.31 | -4.31 | 6.48 |
| 1356 | 1.26 | 1.28 | -1.85 | -1.85 | 4.25 |
| 1404 | 1.29 | 1.28 | -1.5 | -1.5 | 3.23 |
| 1453 | 1.1 | 1.13 | -1.33 | -1.33 | 2.84 |
| 1501 | 1.05 | 1.09 | -1.3 | -1.3 | 2.66 |
| 1550 | 1.12 | 1.16 | -1.36 | -1.36 | 2.62 |
| 1599 | 1.26 | 1.3 | -1.53 | -1.53 | 2.66 |
| 1647 | 1.3 | 1.35 | -1.75 | -1.75 | 2.84 |
| 1696 | 1.19 | 1.25 | -2.01 | -2.01 | 3.3 |
| 1744 | 1.21 | 1.14 | -2.62 | -2.62 | 4.27 |
| 1793 | 1.7 | 1.21 | -5.26 | -5.26 | 6.67 |
| 1841 | 6.73 | 4.32 | -20.43 | -20.43 | 3.64 |
| 1890 | 15.47 | 11.7 | -42.22 | -42.22 | -2.63 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
