通带频率1550~1620MHz, DC-1430MHz≥40dB, 1750-5000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1550 | ~ | 1620 | MHz |
| 通带损耗 | / | / | 3.6 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1430 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1750-5000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

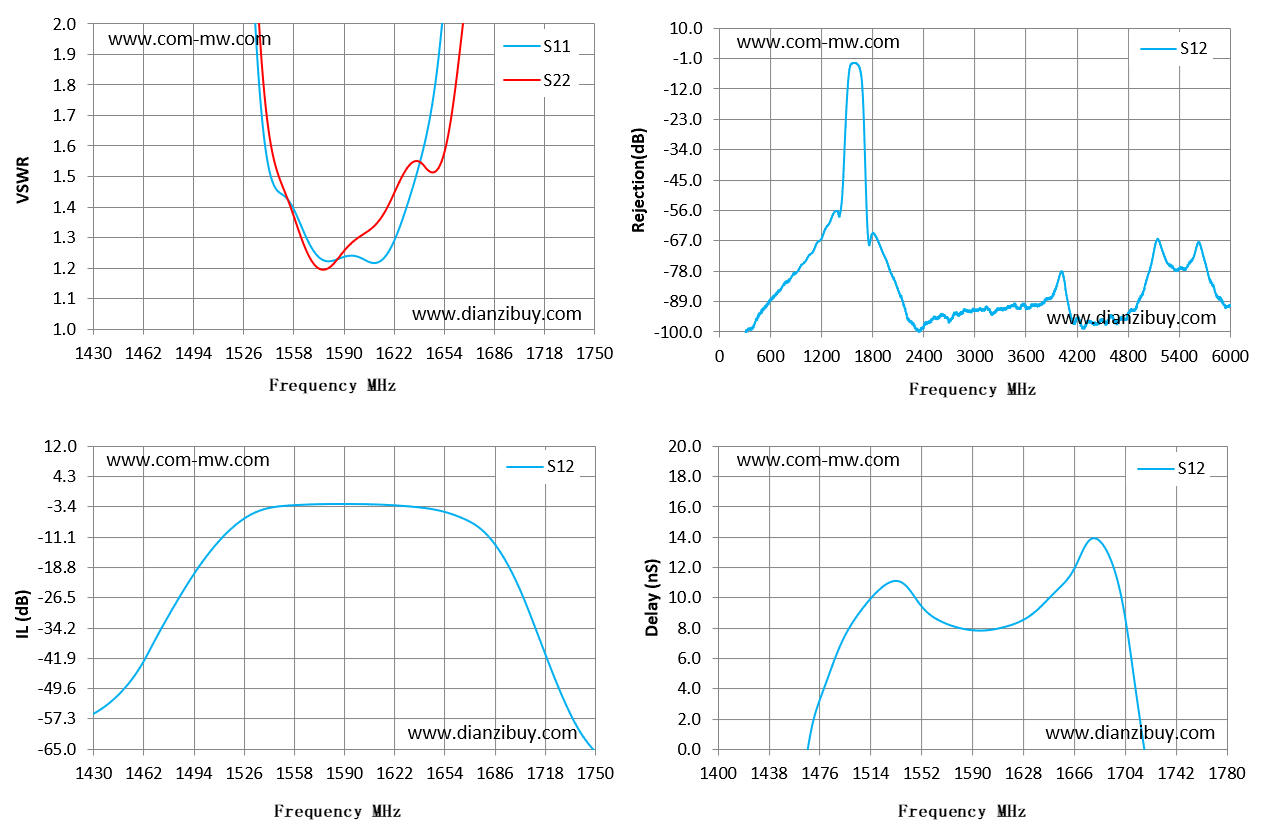

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1430 | 178.6 | 192.12 | -56.09 | -56.09 | -6.38 |
| 1453 | 98.89 | 80.87 | -48.27 | -48.27 | -4.82 |
| 1476 | 41.22 | 43.45 | -32.77 | -32.77 | 3.17 |
| 1499 | 14.39 | 16.32 | -17.93 | -17.93 | 8.11 |
| 1521 | 4.25 | 4.77 | -8.04 | -8.04 | 10.56 |
| 1544 | 1.5 | 1.6 | -3.55 | -3.55 | 10.5 |
| 1567 | 1.3 | 1.25 | -2.79 | -2.79 | 8.47 |
| 1590 | 1.24 | 1.25 | -2.64 | -2.64 | 7.89 |
| 1613 | 1.22 | 1.35 | -2.79 | -2.79 | 8.06 |
| 1636 | 1.49 | 1.55 | -3.41 | -3.41 | 9.01 |
| 1659 | 2.38 | 1.69 | -5.2 | -5.2 | 11 |
| 1681 | 4.83 | 2.98 | -10.24 | -10.24 | 13.96 |
| 1704 | 14.46 | 9.64 | -25.7 | -25.7 | 9.01 |
| 1727 | 38.97 | 24.27 | -49.12 | -49.12 | -4.49 |
| 1750 | 79.52 | 54.85 | -65.3 | -65.3 | -11.01 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
