通带频率110~225MHz, DC-80MHz≥50dBc, 270-1500MHz≥40dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 110 | ~ | 225 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-80 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 88 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 250 | MHz≥ | 30 | dBc | ||
| 带外抑制 | 270-1500 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

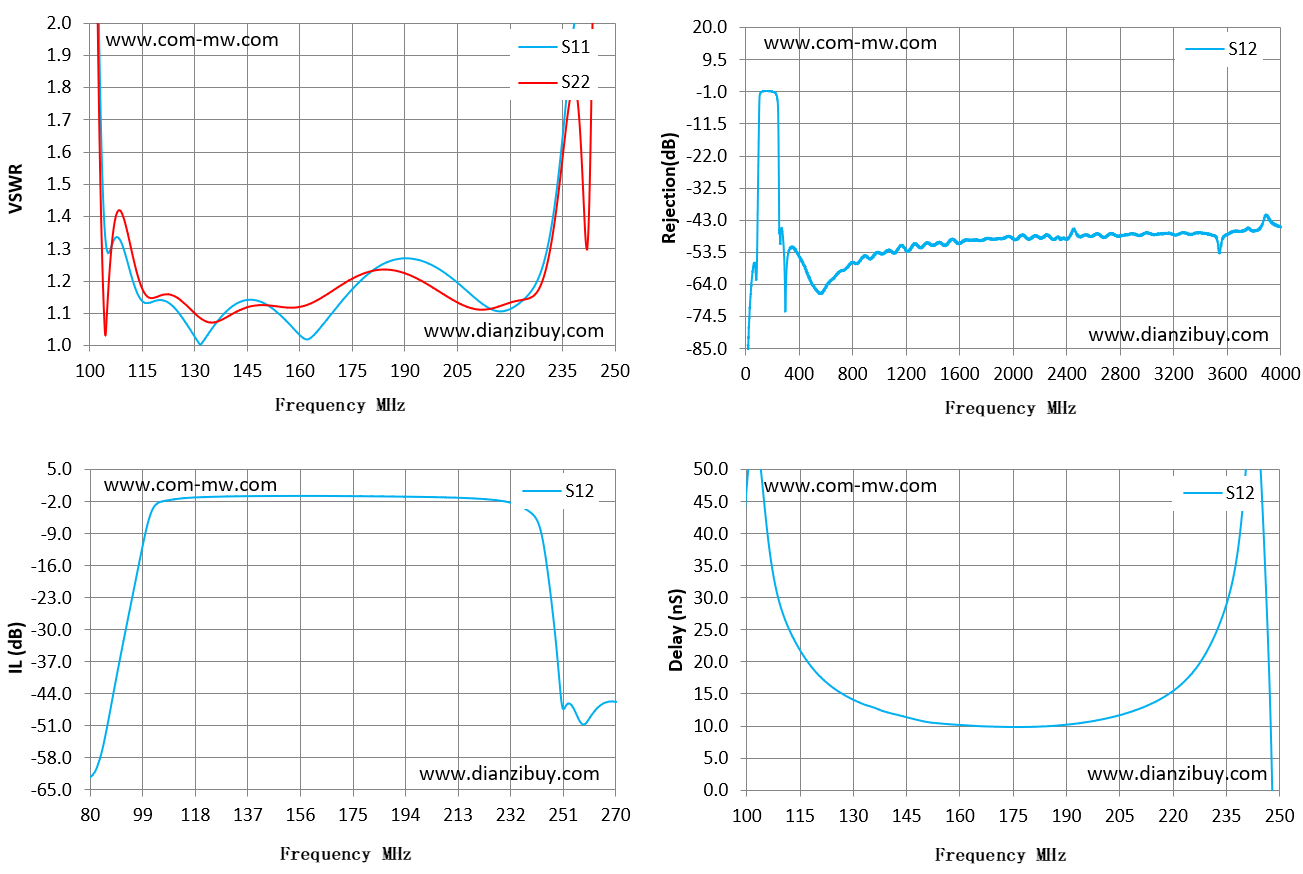

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 100 | 5.75 | 5.99 | -9.71 | 44.71 |
| 111 | 1.26 | 1.35 | -1.44 | 26.53 |
| 121 | 1.14 | 1.16 | -1 | 17.62 |
| 132 | 1 | 1.08 | -0.84 | 13.69 |
| 143 | 1.14 | 1.11 | -0.77 | 11.68 |
| 154 | 1.1 | 1.12 | -0.74 | 10.43 |
| 164 | 1.03 | 1.13 | -0.74 | 10.04 |
| 175 | 1.17 | 1.21 | -0.79 | 9.84 |
| 186 | 1.26 | 1.24 | -0.85 | 9.99 |
| 196 | 1.26 | 1.2 | -0.92 | 10.6 |
| 207 | 1.18 | 1.12 | -1.04 | 11.99 |
| 218 | 1.11 | 1.12 | -1.25 | 14.58 |
| 229 | 1.23 | 1.19 | -1.84 | 20.98 |
| 239 | 2.03 | 1.79 | -4.18 | 39.97 |
| 250 | 11.62 | 8.94 | -40.99 | -63.82 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
