通带频率1400~2000MHz, DC-1120MHz≥40dBc, 2400-5000MHz≥40dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1400 | ~ | 2000 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1120 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 2400-5000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

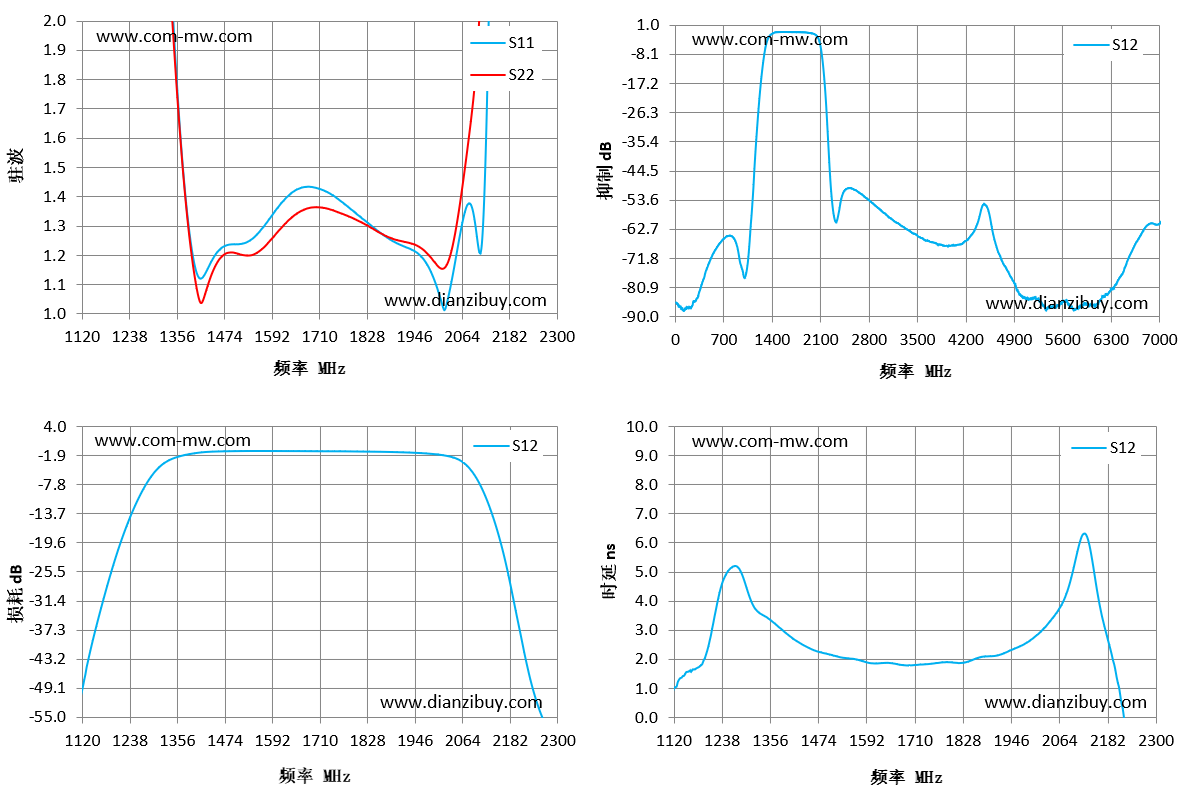

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1120 | 32.4 | 23.83 | -49.86 | 1.01 |
| 1204 | 22.8 | 12.49 | -22.63 | 2.46 |
| 1289 | 4.24 | 2.68 | -6.7 | 4.85 |
| 1373 | 1.48 | 1.47 | -1.93 | 3.16 |
| 1457 | 1.21 | 1.18 | -1.14 | 2.35 |
| 1541 | 1.25 | 1.2 | -1.04 | 2.04 |
| 1626 | 1.39 | 1.31 | -1.06 | 1.87 |
| 1710 | 1.43 | 1.36 | -1.09 | 1.8 |
| 1794 | 1.35 | 1.33 | -1.13 | 1.9 |
| 1879 | 1.26 | 1.26 | -1.23 | 2.1 |
| 1963 | 1.2 | 1.22 | -1.47 | 2.43 |
| 2047 | 1.18 | 1.27 | -2.48 | 3.43 |
| 2131 | 2.05 | 3.61 | -12.13 | 6.2 |
| 2216 | 14.01 | 15.31 | -40.56 | 0.49 |
| 2300 | 23.14 | 19.58 | -59.82 | -9.25 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
