通带频率1650~1850MHz, DC-1500MHz≥40dB, 2020-5500MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1650 | ~ | 1850 | MHz |
| 通带损耗 | / | / | 2.7 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1500 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2020-5500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

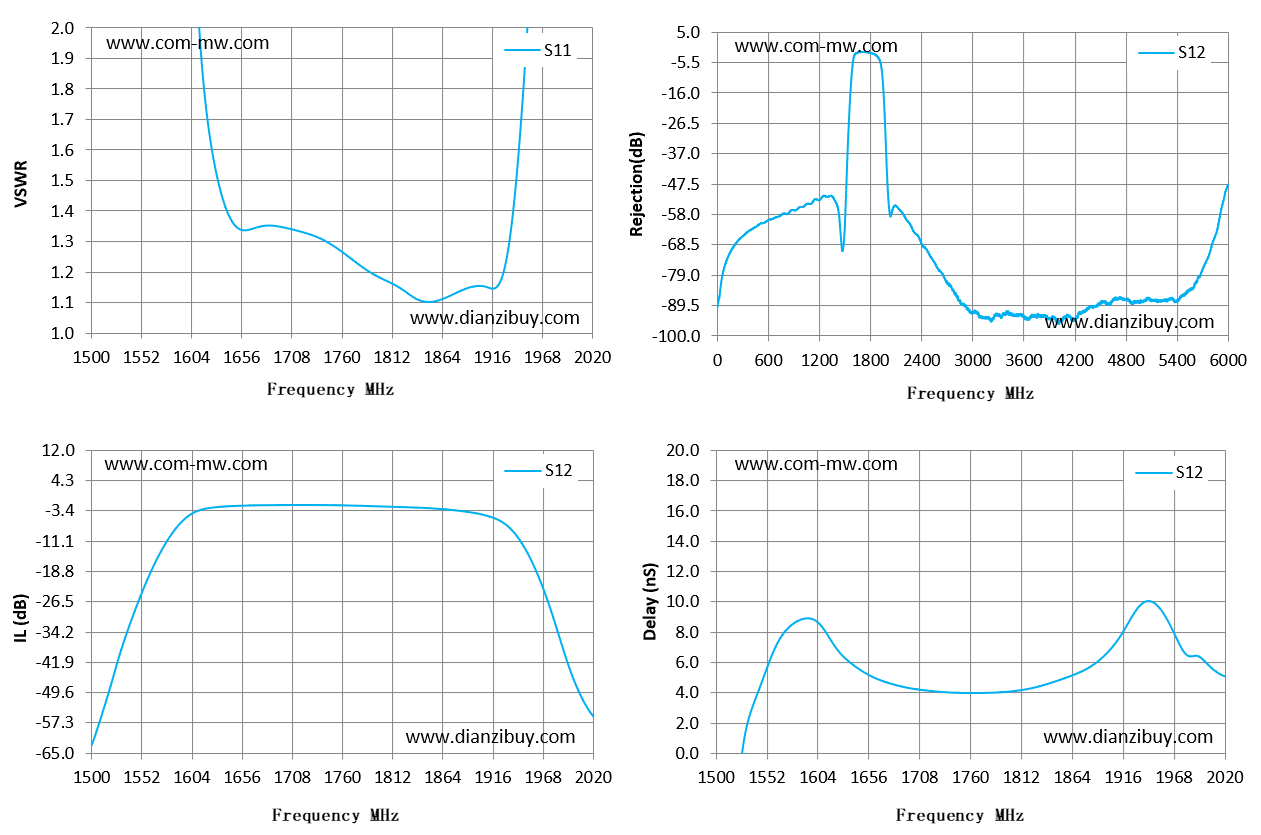

| Frequency MHz | S11 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|
| 1500 | 35.3 | -63.19 | -63.19 | -11.83 |
| 1537 | 27.92 | -34.35 | -34.35 | 2.96 |
| 1574 | 10.5 | -12.96 | -12.96 | 8.26 |
| 1611 | 2.09 | -3.36 | -3.36 | 8.13 |
| 1649 | 1.36 | -2.17 | -2.17 | 5.44 |
| 1686 | 1.35 | -1.96 | -1.96 | 4.47 |
| 1723 | 1.33 | -1.93 | -1.93 | 4.09 |
| 1760 | 1.27 | -2.02 | -2.02 | 3.97 |
| 1797 | 1.19 | -2.27 | -2.27 | 4.05 |
| 1834 | 1.12 | -2.55 | -2.55 | 4.47 |
| 1871 | 1.12 | -3.13 | -3.13 | 5.31 |
| 1909 | 1.15 | -4.59 | -4.59 | 7.31 |
| 1946 | 1.67 | -11.56 | -11.56 | 9.99 |
| 1983 | 3.83 | -33.78 | -33.78 | 6.42 |
| 2020 | 5.46 | -55.57 | -55.57 | 5.08 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
