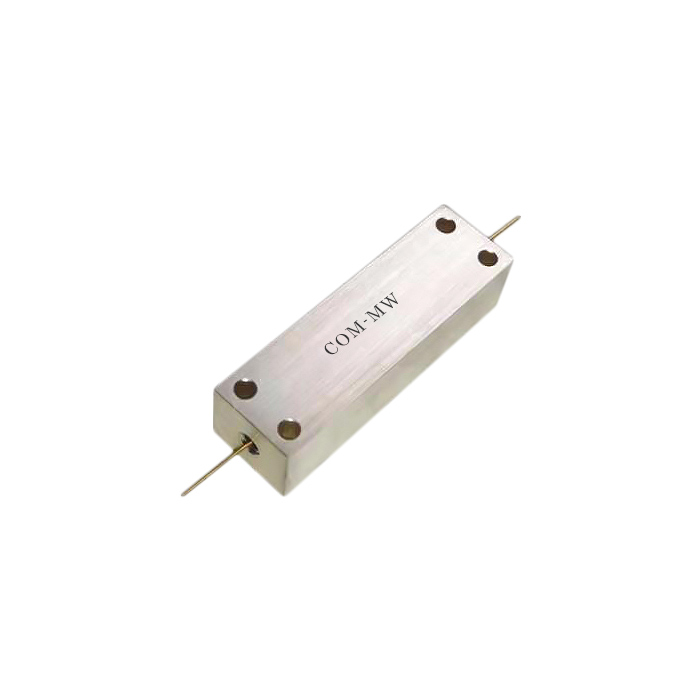

通带频率1745~1855MHz, DC-1.5GHz≥55dBc, 2000-2150MHz≥55dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1745 | ~ | 1855 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-1.5 | GHz≥ | 55 | dBc | ||
| 带外抑制 | 2000-2150 | MHz≥ | 55 | dBc | ||
| 带外抑制 | 2150-4500 | MHz≥ | 70 | dBc | ||
| 通带驻波 | / | / | 1.6 |

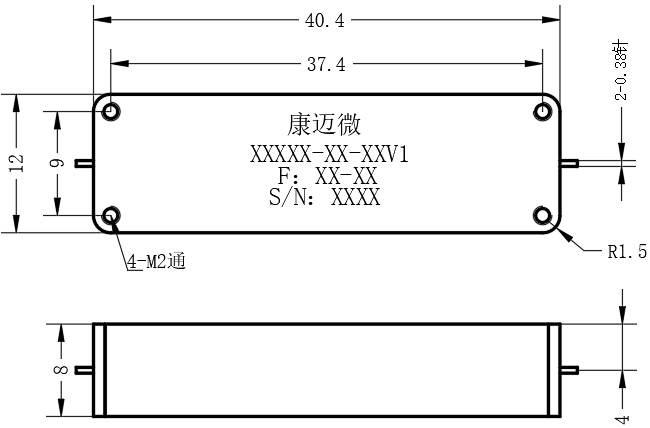

| 接口形式 | 微带圆针 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

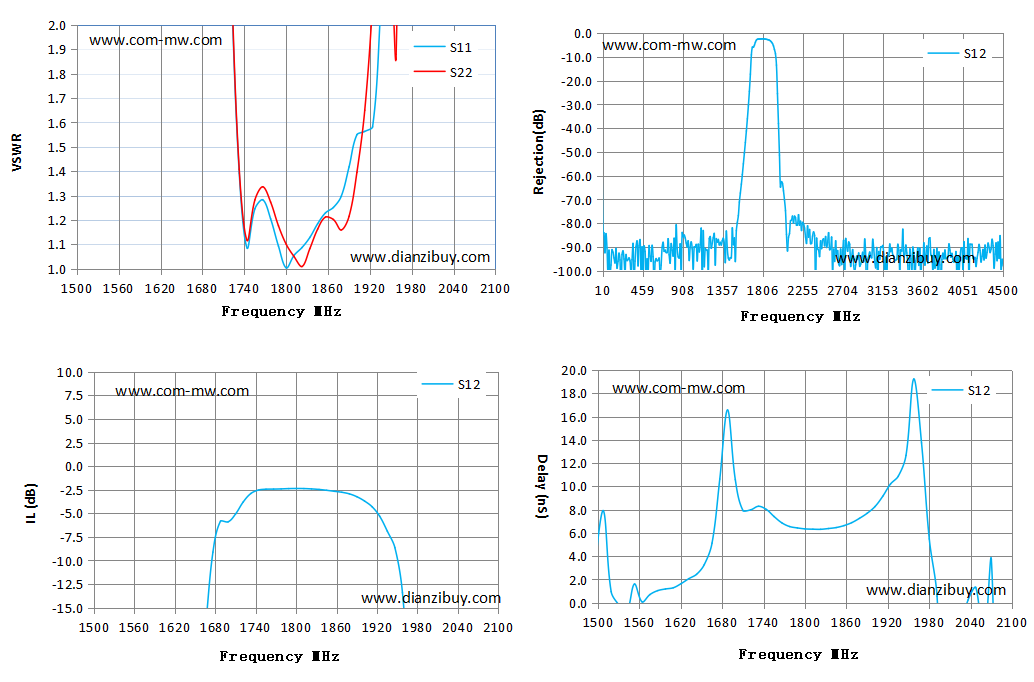

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1500 | 46.25 | 42.76 | -96.13 | -96.13 | 3.18 |
| 1530 | 42.67 | 40.79 | -76.86 | -76.86 | -0.19 |
| 1575 | 36.35 | 36.43 | -59.5 | -59.5 | 0.71 |
| 1620 | 26.66 | 28.97 | -41.17 | -41.17 | 1.64 |
| 1665 | 8.95 | 11.09 | -17.23 | -17.23 | 5.12 |
| 1710 | 3.16 | 3.26 | -5.05 | -5.05 | 7.92 |
| 1744 | 1.08 | 1.12 | -2.54 | -2.54 | 8.02 |
| 1800 | 1 | 1.1 | -2.37 | -2.37 | 6.35 |
| 1856 | 1.23 | 1.21 | -2.67 | -2.67 | 6.63 |
| 1890 | 1.42 | 1.21 | -3.25 | -3.25 | 7.69 |
| 1935 | 2.05 | 2.75 | -6.89 | -6.89 | 10.87 |
| 1980 | 8.57 | 8 | -38.04 | -38.04 | 5.48 |
| 2025 | 15.68 | 14.79 | -63.24 | -63.24 | -2.35 |
| 2070 | 21.78 | 19.83 | -84.7 | -84.7 | 3.69 |
| 2100 | 25.71 | 23.04 | -84.35 | -84.35 | -4.05 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
提供技术要求，工程师 1 个工作日内响应。
